一、項目概(gai)述

項目名稱：氟碳線廢氣(qi)治(zhi)理項目

方案設計(ji)單位：山東(dong)九冠環(huan)保設備有限公(gong)司

二(er)、技術實施方案選擇(ze)

因廢(fei)氣中風量大(da)、濃度(du)低，且工作時間不連續，如選用(yong)直接燃燒，建設(she)成本(ben)太大(da)，運行費用(yong)也十分昂貴。綜合考慮現今(jin)主流處理處理工藝，我(wo)們采用(yong)干式(shi)過濾裝置+沸(fei)石轉輪（吸附）-催化(hua)燃燒設(she)備（再生(sheng)脫附）的工藝來(lai)處理生(sheng)產尾氣。

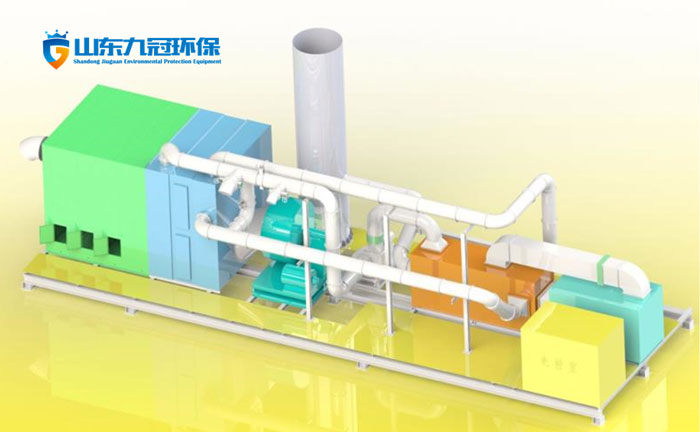

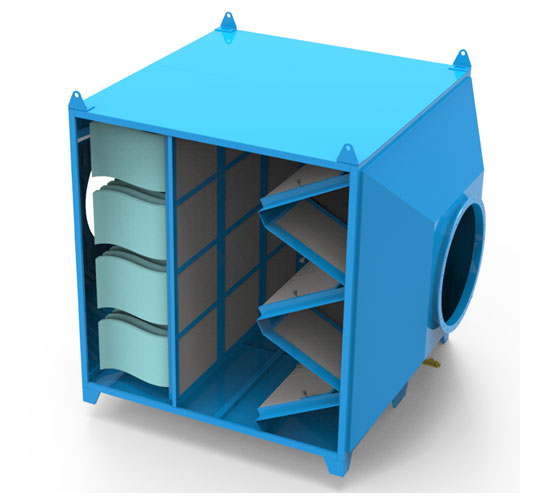

設備三維視(shi)圖

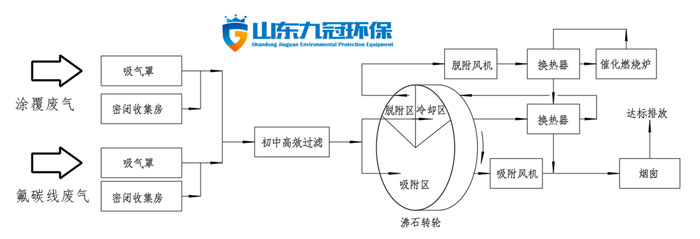

工(gong)藝流程圖

三、方案介紹

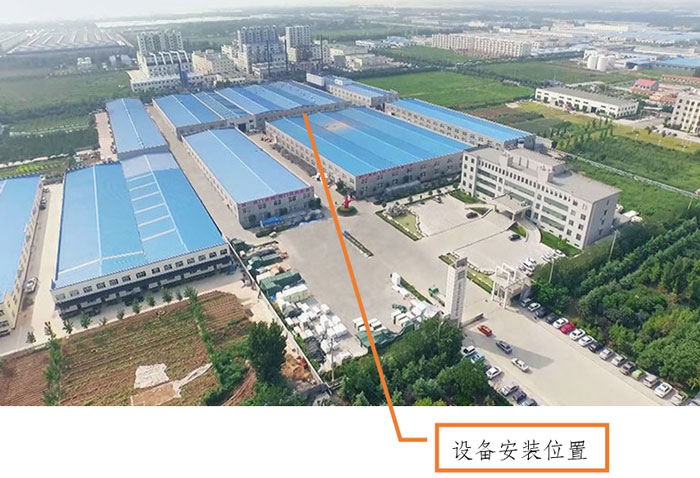

根(gen)據現場(chang)情(qing)況及客戶需求，規劃方案(an)如下：

1. 預(yu)處理(li)：廢(fei)氣(qi)經(jing)收集后，首(shou)先進(jin)(jin)入(ru)多級(ji)過(guo)濾(lv)器進(jin)(jin)行(xing)(xing)處理(li)后，在多級(ji)過(guo)濾(lv)器分為3級(ji)進(jin)(jin)行(xing)(xing)過(guo)濾(lv)，過(guo)濾(lv)掉(diao)塵埃、顆粒、油霧等，這樣經(jing)過(guo)徹底過(guo)濾(lv)的有機廢(fei)氣(qi)進(jin)(jin)入(ru)分之篩轉輪進(jin)(jin)行(xing)(xing)吸附(fu)，將低濃度廢(fei)氣(qi)進(jin)(jin)行(xing)(xing)濃縮。

2. 分子(zi)(zi)篩轉輪吸(xi)附(fu)處理：廢(fei)氣經(jing)過(guo)(guo)(guo)合理的(de)(de)布風(feng)，廢(fei)氣在(zai)吸(xi)附(fu)箱內進行吸(xi)附(fu)，使(shi)其(qi)均勻地通(tong)過(guo)(guo)(guo)分之篩轉輪的(de)(de)過(guo)(guo)(guo)流斷面，達到一定(ding)的(de)(de)停留時間(jian)，使(shi)其(qi)吸(xi)附(fu)效果達到比(bi)較好(hao)的(de)(de)效果，由(you)于沸石表面與有機廢(fei)氣分子(zi)(zi)間(jian)相互引力的(de)(de)作用(yong)產生(sheng)(sheng)物理吸(xi)附(fu)（又稱范德(de)華吸(xi)附(fu)），其(qi)特點是(shi)：吸(xi)附(fu)質（有機廢(fei)氣）和吸(xi)附(fu)劑（分子(zi)(zi)篩）相互不發生(sheng)(sheng)反(fan)應，過(guo)(guo)(guo)程進行較快(kuai)，吸(xi)附(fu)劑本身(shen)性質在(zai)吸(xi)附(fu)過(guo)(guo)(guo)程中(zhong)不變化，吸(xi)附(fu)過(guo)(guo)(guo)程可逆，從(cong)而(er)將廢(fei)氣中(zhong)的(de)(de)有機成份吸(xi)附(fu)在(zai)吸(xi)附(fu)劑的(de)(de)表面，從(cong)而(er)使(shi)廢(fei)氣得到凈(jing)化，凈(jing)化后的(de)(de)潔(jie)凈(jing)氣體通(tong)過(guo)(guo)(guo)風(feng)機及煙囪達標排放。

3. 脫(tuo)附階段(duan)：經過(guo)理(li)論計算以及現場統計測算，達(da)到吸附床(chuang)吸附飽(bao)(bao)和時(shi)間后,轉輪(lun)進行(xing)轉動(dong)進入(ru)(ru)其他吸附區域。對(dui)于脫(tuo)附區域啟動(dong)脫(tuo)附風機(ji)對(dui)該(gai)(gai)吸附區域的(de)(de)(de)分(fen)(fen)子篩的(de)(de)(de)飽(bao)(bao)和氣(qi)(qi)體(ti)脫(tuo)附，脫(tuo)附氣(qi)(qi)體(ti)首(shou)先通過(guo)催(cui)化床(chuang)中(zhong)的(de)(de)(de)換(huan)熱器(qi)升溫(wen)(wen)(wen)(wen)，然后進入(ru)(ru)催(cui)化床(chuang)中(zhong)的(de)(de)(de)電(dian)熱器(qi)，在(zai)電(dian)加熱器(qi)的(de)(de)(de)作(zuo)用下，使(shi)氣(qi)(qi)體(ti)溫(wen)(wen)(wen)(wen)度(du)提(ti)高到300℃以上，再通過(guo)催(cui)化劑(ji)(ji)，有機(ji)物(wu)質在(zai)催(cui)化劑(ji)(ji)的(de)(de)(de)作(zuo)用下燃燒，被分(fen)(fen)解為(wei)CO2和H2O，同(tong)時(shi)放出(chu)大量的(de)(de)(de)熱，氣(qi)(qi)體(ti)溫(wen)(wen)(wen)(wen)度(du)進一(yi)部(bu)提(ti)高，該(gai)(gai)高溫(wen)(wen)(wen)(wen)氣(qi)(qi)體(ti)再次通過(guo)換(huan)熱器(qi)，與進來(lai)的(de)(de)(de)冷風換(huan)熱，回收(shou)一(yi)部(bu)分(fen)(fen)熱量。從(cong)換(huan)熱器(qi)出(chu)來(lai)的(de)(de)(de)氣(qi)(qi)體(ti)分(fen)(fen)兩部(bu)分(fen)(fen)：一(yi)部(bu)分(fen)(fen)直(zhi)接排(pai)空；另(ling)一(yi)部(bu)分(fen)(fen)進入(ru)(ru)轉輪(lun)對(dui)其他飽(bao)(bao)和區域進行(xing)脫(tuo)附。當脫(tuo)附溫(wen)(wen)(wen)(wen)度(du)過(guo)高時(shi)可控(kong)制補(bu)冷風閥進行(xing)補(bu)冷，使(shi)脫(tuo)附氣(qi)(qi)體(ti)溫(wen)(wen)(wen)(wen)度(du)控(kong)制在(zai)一(yi)個合(he)適的(de)(de)(de)范圍內。轉輪(lun)內部(bu)內設有自(zi)動(dong)應(ying)急(ji)降(jiang)溫(wen)(wen)(wen)(wen)保護(hu)系統，當脫(tuo)附溫(wen)(wen)(wen)(wen)度(du)超(chao)高時(shi)，自(zi)動(dong)啟用應(ying)急(ji)降(jiang)溫(wen)(wen)(wen)(wen)系統，達(da)到降(jiang)溫(wen)(wen)(wen)(wen)的(de)(de)(de)作(zuo)用。

4. 控制系統(tong)(tong)(tong)：分之篩(shai)轉(zhuan)輪達到一定(ding)時(shi)間的(de)飽(bao)和狀態后脫附(fu)再生，系統(tong)(tong)(tong)中(zhong)的(de)風機、預熱(re)器(qi)(qi)、溫(wen)(wen)度(du)(du)、電動閥門進行控制。當系統(tong)(tong)(tong)溫(wen)(wen)度(du)(du)達到預定(ding)的(de)催(cui)化溫(wen)(wen)度(du)(du)時(shi)，系統(tong)(tong)(tong)自動停止(zhi)預熱(re)器(qi)(qi)的(de)加熱(re)，當溫(wen)(wen)度(du)(du)不夠時(shi)，系統(tong)(tong)(tong)可(ke)以重新啟(qi)動預熱(re)器(qi)(qi)，使(shi)催(cui)化溫(wen)(wen)度(du)(du)維持在一個適當的(de)范圍(wei)；當催(cui)化床的(de)溫(wen)(wen)度(du)(du)過高時(shi)，開啟(qi)補(bu)冷風閥，向(xiang)催(cui)化床系統(tong)(tong)(tong)內補(bu)充新鮮空氣，可(ke)有效(xiao)地控制催(cui)化床的(de)溫(wen)(wen)度(du)(du)，防止(zhi)催(cui)化床的(de)溫(wen)(wen)度(du)(du)過高。此(ci)外，系統(tong)(tong)(tong)中(zhong)還有阻火器(qi)(qi)，可(ke)有效(xiao)地防止(zhi)火焰回(hui)躥。控制系統(tong)(tong)(tong)配(pei)置手機APP，任何(he)時(shi)間、任何(he)地點都(dou)可(ke)遠程監控和診(zhen)斷。

5. 安全系(xi)(xi)統(tong)：沸石轉輪(lun)當(dang)脫(tuo)附溫(wen)(wen)度過(guo)高時，自(zi)動啟用(yong)補冷系(xi)(xi)統(tong)降低系(xi)(xi)統(tong)溫(wen)(wen)度，溫(wen)(wen)度超過(guo)報警值，自(zi)動開(kai)啟火災(zai)應急降溫(wen)(wen)保(bao)護(hu)系(xi)(xi)統(tong)，開(kai)啟水噴淋(lin)滅火裝置(zhi)，確(que)保(bao)系(xi)(xi)統(tong)安全。

四、設(she)備簡介

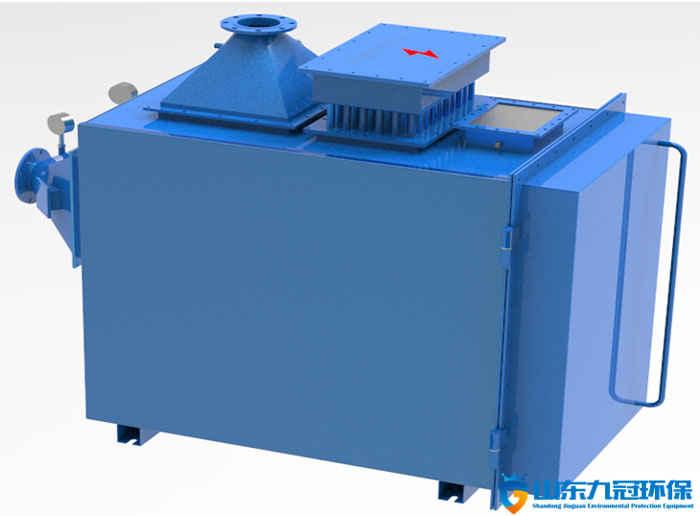

1、催(cui)化燃燒爐

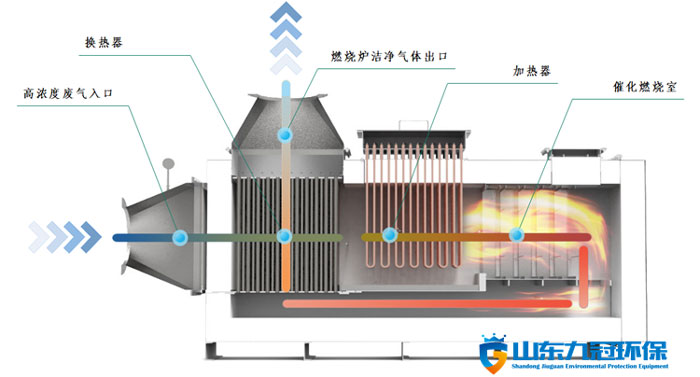

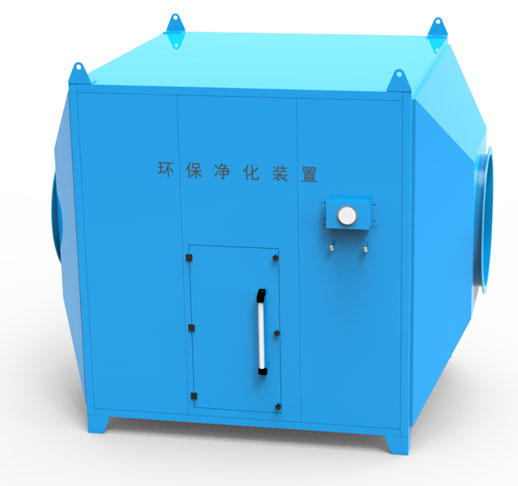

催化燃燒爐

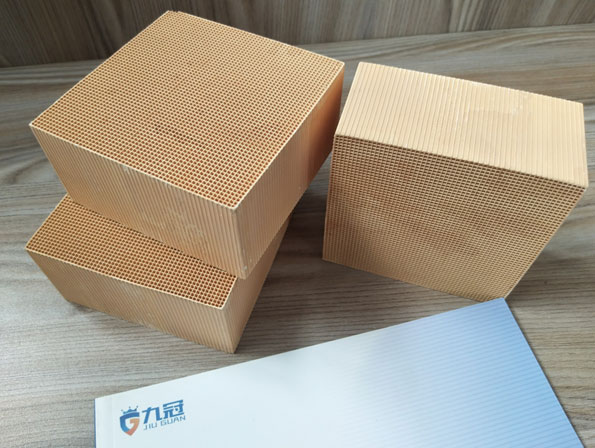

用貴(gui)金(jin)屬鈀、鉑鍍在蜂窩(wo)陶瓷(ci)載體上作(zuo)催(cui)化劑(ji)，凈(jing)化效(xiao)率高(gao)達(da)90%以(yi)上，催(cui)化劑(ji)使用壽命(ming)(ming)長，且可以(yi)再(zai)生，氣流通暢，阻(zu)力(li)小。壽命(ming)(ming)在4-5年。

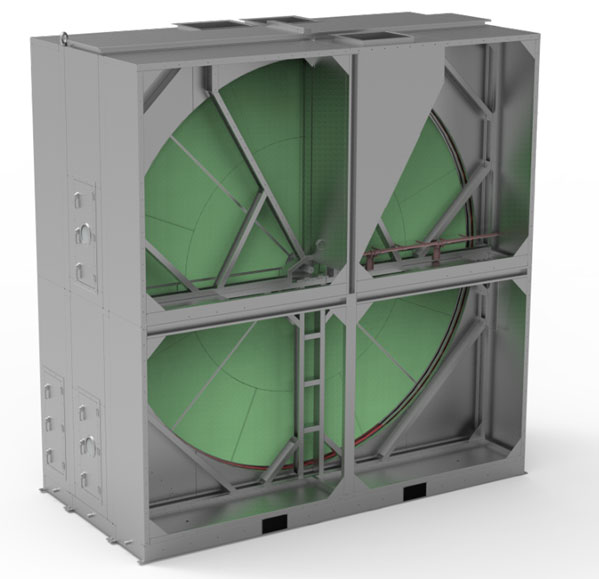

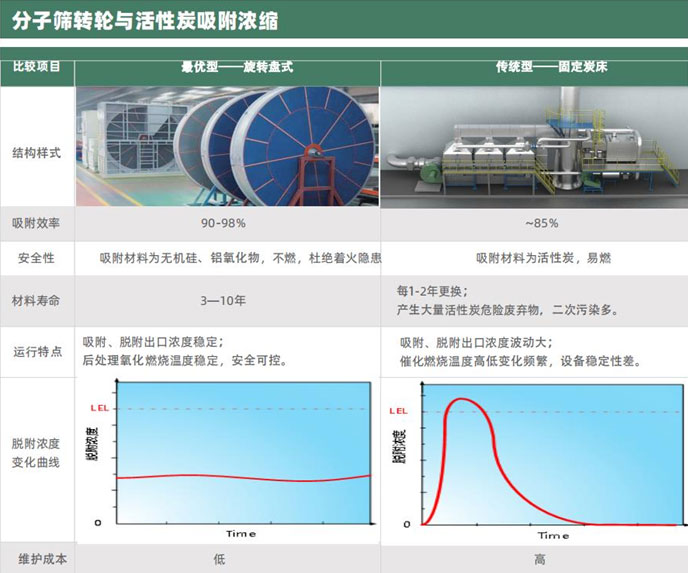

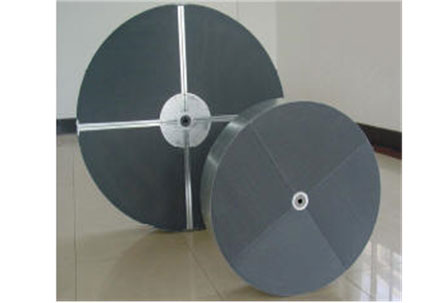

2、沸石轉輪(lun)

3、初中高(gao)效(xiao)過濾設備

4、控(kong)制系統

廢氣(qi)處(chu)理(li)設(she)置控制系統(tong)采用PLC系統(tong)，具備設(she)備工況監視、流程畫(hua)面顯(xian)示、參數(shu)顯(xian)示、報警(jing)顯(xian)示、自動連鎖保(bao)護、 數(shu)據顯(xian)示等功能，并設(she)有緊急停車功能。系統(tong)的運行(xing)狀態設(she)置正常運行(xing)模式(shi)(shi)、手動模式(shi)(shi)。

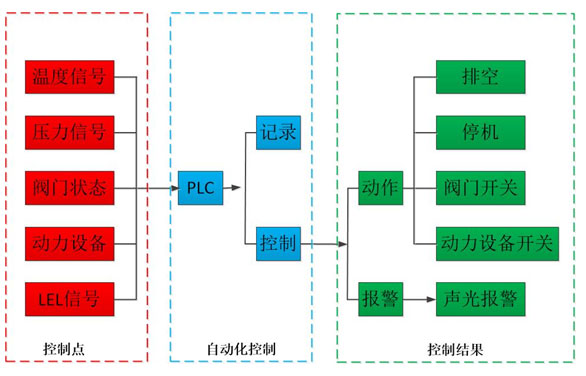

Plc控制原理簡(jian)圖

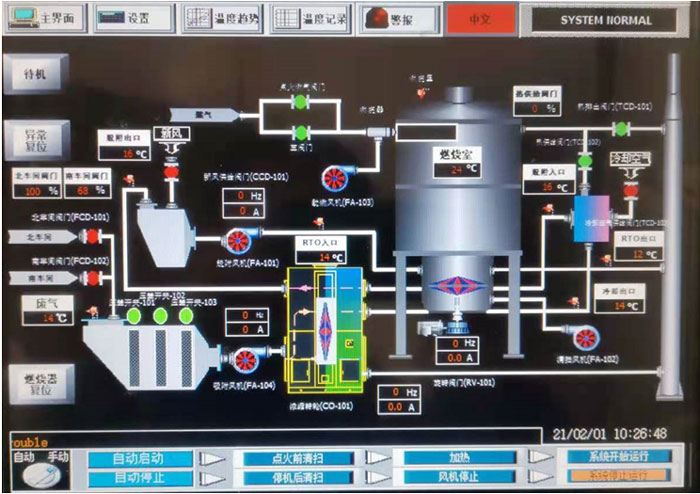

人機對(dui)話(hua)界面（圖(tu)片為轉(zhuan)輪+旋轉(zhuan)RTO）

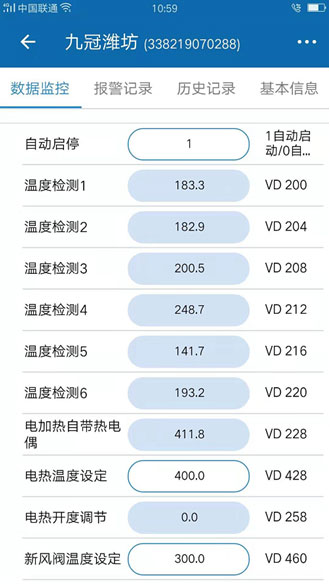

移(yi)動端數據監(jian)控控制

5、安(an)防措施(shi)

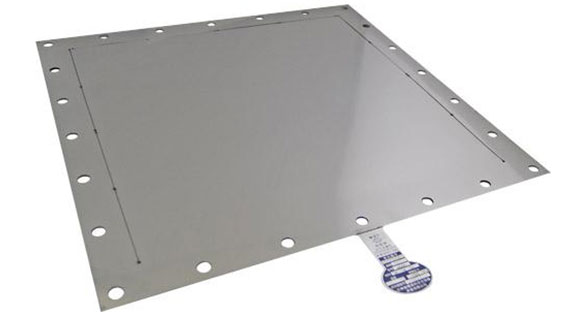

1. 泄爆片(pian)：當催(cui)化燃燒(shao)爐內壓(ya)力突然上(shang)升，防止系(xi)(xi)統(tong)發(fa)生危險(xian)，在催(cui)化燃燒(shao)爐設置(zhi)爆破片(pian)，對系(xi)(xi)統(tong)實施保護，本(ben)系(xi)(xi)統(tong)爆破片(pian)選用(yong)不銹鋼(gang)材質，爆破壓(ya)力根據系(xi)(xi)統(tong)設計確定。

2. 高(gao)溫(wen)(wen)預(yu)防：催(cui)化凈(jing)化裝置內部設(she)有(you)溫(wen)(wen)度(du)超溫(wen)(wen)報(bao)警，設(she)備(bei)設(she)定安(an)全溫(wen)(wen)度(du)，當設(she)備(bei)運行溫(wen)(wen)度(du)超溫(wen)(wen)時會自動(dong)打(da)開補風閥門(men)，關閉電加熱，以(yi)稀釋進(jin)氣溫(wen)(wen)度(du)，以(yi)保證設(she)備(bei)的安(an)全運行。

3. 防火裝置(zhi)：設(she)備都規劃有熱電偶，當設(she)備內溫度(du)達到設(she)定溫度(du)的時候(hou)，系統(tong)會(hui)自動啟動消防滅火裝置(zhi)。
