一、項目概述(shu)
項目名稱：吹膜、印刷(shua)、托板、造粒等廢氣治理(li)項目
方案設計單位：山東九冠環(huan)保設備有限公司
二、方案介紹
1、收集系統
企業廢(fei)氣(qi)收(shou)(shou)集不合理，收(shou)(shou)集罩做的比較(jiao)大(da)，管道卻很細，風量設(she)計不滿足收(shou)(shou)集要(yao)求(qiu)，大(da)部分廢(fei)氣(qi)因為未能有(you)效收(shou)(shou)集逃逸到車間和廠區外。這里(li)要(yao)求(qiu)的收(shou)(shou)集效率(lv)需(xu)要(yao)達到90%以上(shang)。收(shou)(shou)集罩需(xu)要(yao)完全(quan)覆蓋廢(fei)氣(qi)發生(sheng)源，收(shou)(shou)集罩距離廢(fei)氣(qi)發生(sheng)源越近收(shou)(shou)集效率(lv)越高，所使用的風量越小，能耗(hao)越低(di)。
管道(dao)布(bu)局設計也(ye)不(bu)合理，部(bu)分支管道(dao)不(bu)能(neng)滿足收(shou)集需求，并且(qie)沒有合理分配(pei)系統風(feng)(feng)量，這樣造成管道(dao)風(feng)(feng)壓(ya)阻力較大，很多吸(xi)氣(qi)(qi)罩沒有分配(pei)到排(pai)風(feng)(feng)風(feng)(feng)量，廢(fei)氣(qi)(qi)不(bu)能(neng)有效的收(shou)集。管道(dao)布(bu)局應(ying)該根據生產需求布(bu)局，不(bu)使(shi)用(yong)的印刷機(ji)，吹膜(mo)機(ji)等關閉收(shou)集閥門，確保風(feng)(feng)量能(neng)夠有效利(li)用(yong)。

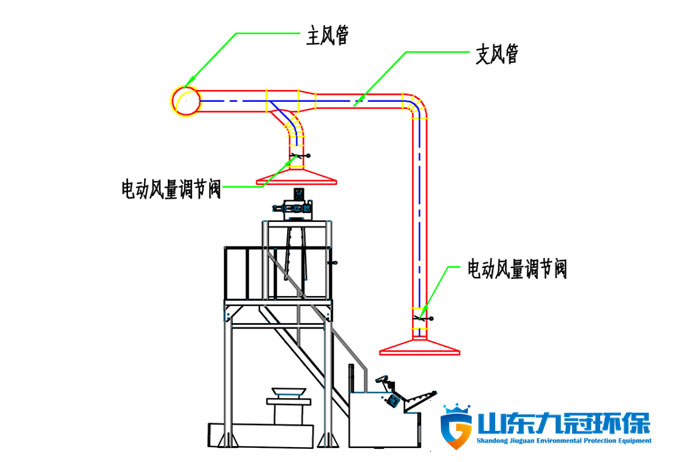

合理布局管道增加風(feng)量調節閥門(men)能夠(gou)有效(xiao)的(de)提供收(shou)集效(xiao)率
部分印刷機只在頂部加了收集(ji)罩，而且(qie)風量很(hen)小，車間廢氣(qi)濃度很(hen)高，完全達不到(dao)收集(ji)的(de)效(xiao)果(guo)。大量廢氣(qi)逃逸無法有效(xiao)收集(ji)。這里也需(xu)要(yao)做提(ti)升改造。因為印刷過程中烘干(gan)風量比較(jiao)大（例如：Q=2000m3/h*8臺烘干(gan)風機），就需(xu)要(yao)對烘干(gan)管道做減(jian)風增濃改造，改造后處理設(she)備(bei)（RTO蓄熱(re)式(shi)燃(ran)燒(shao)）產生的(de)熱(re)量可以給烘干(gan)提(ti)供(gong)熱(re)源(yuan)，降低印刷設(she)備(bei)能耗(hao)。
減風(feng)增濃(nong)+旋(xuan)轉(zhuan)式RTO
2、廢氣處理工(gong)藝
吹膜廢氣：

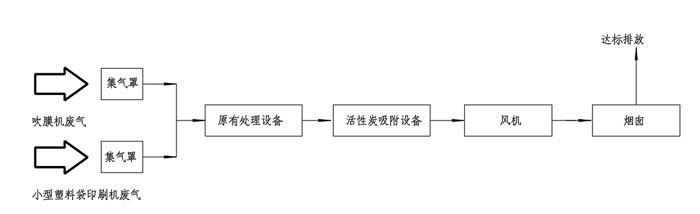

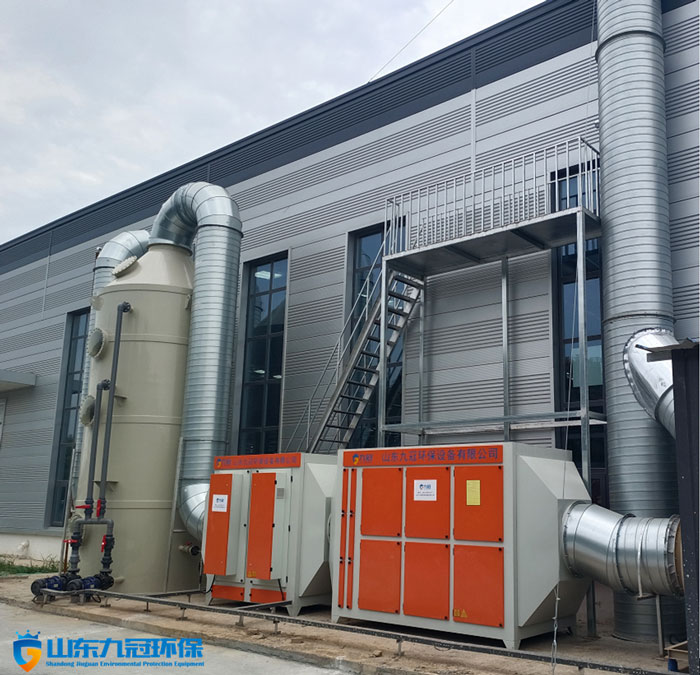

部分企(qi)業原有(you)噴淋塔等設備(bei)在滿足風量的情況下可以(yi)繼續利舊使用，取消光催化氧化設備(bei)，增加(jia)活性炭(tan)吸附設備(bei)。
造(zao)粒廢氣、托板：

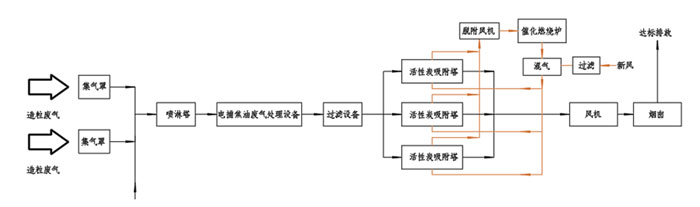

玻纖托板和(he)回收塑料造粒，由于生產過(guo)程中產生的酚(fen)醛樹(shu)脂濃度較(jiao)高，這個油狀樹(shu)脂在廢(fei)氣(qi)中如果不(bu)去除掉，就會影響后續設(she)備的處理效率(lv)，這里我們采用電捕焦油設(she)備對(dui)廢(fei)氣(qi)先進(jin)行預處理在經催(cui)化燃燒處理。
印刷廢氣：
凹版印(yin)(yin)刷(shua)溶劑使用量(liang)大(da)，廢(fei)(fei)氣濃(nong)度高(gao)，而且含有乙酸乙酯(zhi)等成分不易被低溫(wen)催(cui)化燃(ran)燒(shao)，所以(yi)這里我們(men)采用，減(jian)風增(zeng)濃(nong)和沸石轉輪先對收集系統進行(xing)改(gai)造，高(gao)濃(nong)度廢(fei)(fei)氣通(tong)過蓄熱(re)式(shi)燃(ran)燒(shao)爐直(zhi)接燃(ran)燒(shao)掉，燃(ran)燒(shao)后的(de)熱(re)量(liang)返回印(yin)(yin)刷(shua)設備為(wei)烘(hong)干的(de)熱(re)源。
三、設備(bei)簡介

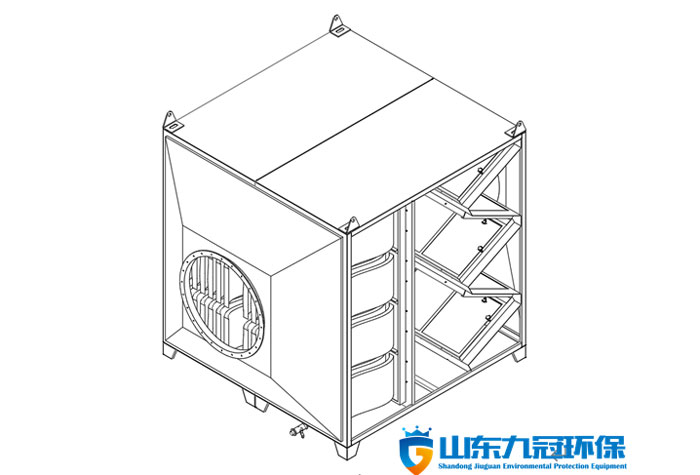

1、 預處理設備(bei)
2、電(dian)焦油捕捉設備(bei)

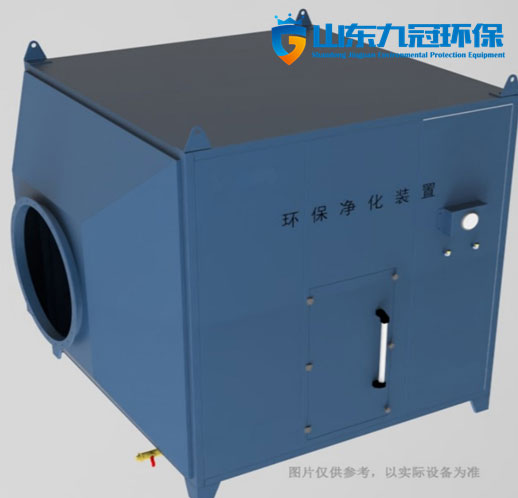

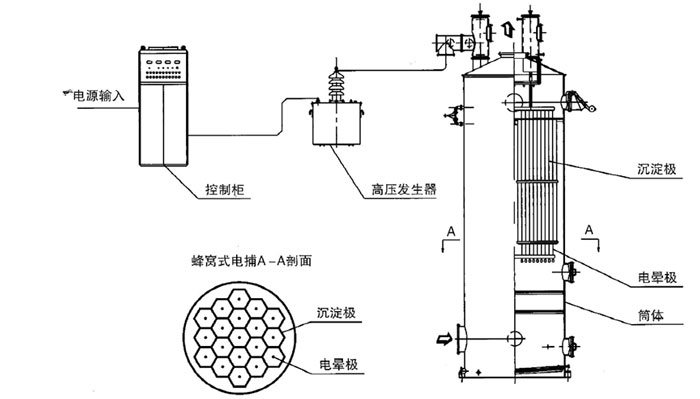

電(dian)焦油捕(bu)捉設備

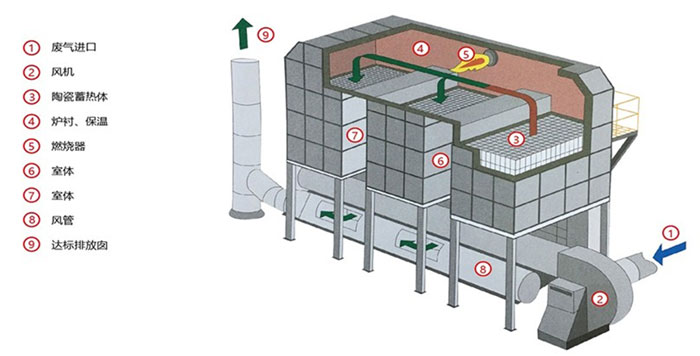

3、蓄熱(re)式燃燒設備（RTO）

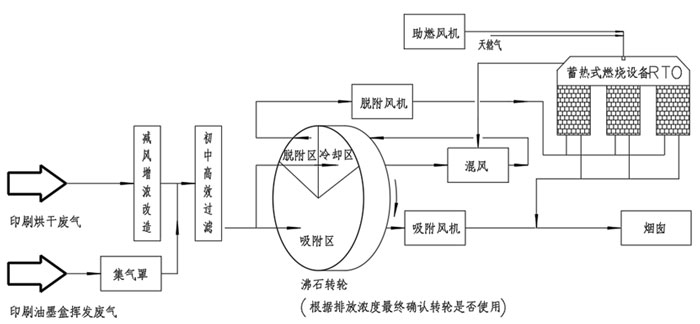

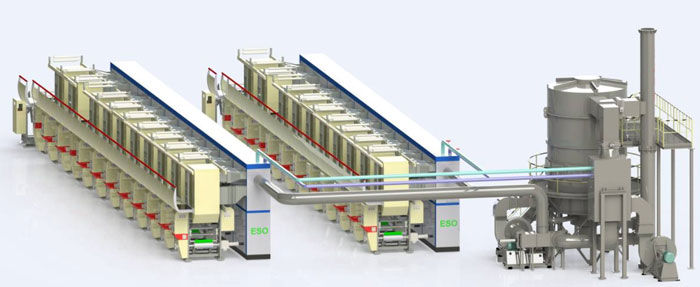

預處理系統+沸石轉輪(lun)+蓄(xu)熱式(shi)燃燒(shao)系統（RTO）工(gong)藝流程

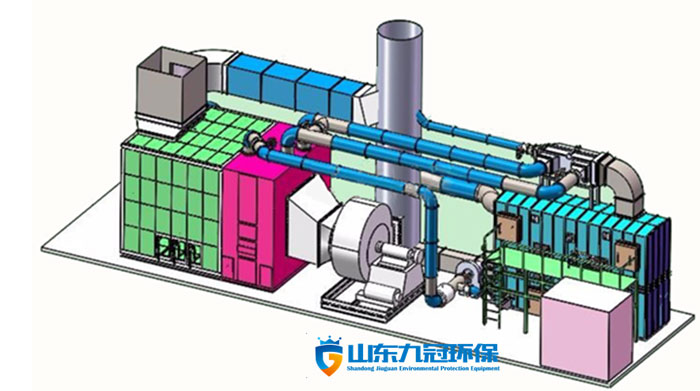

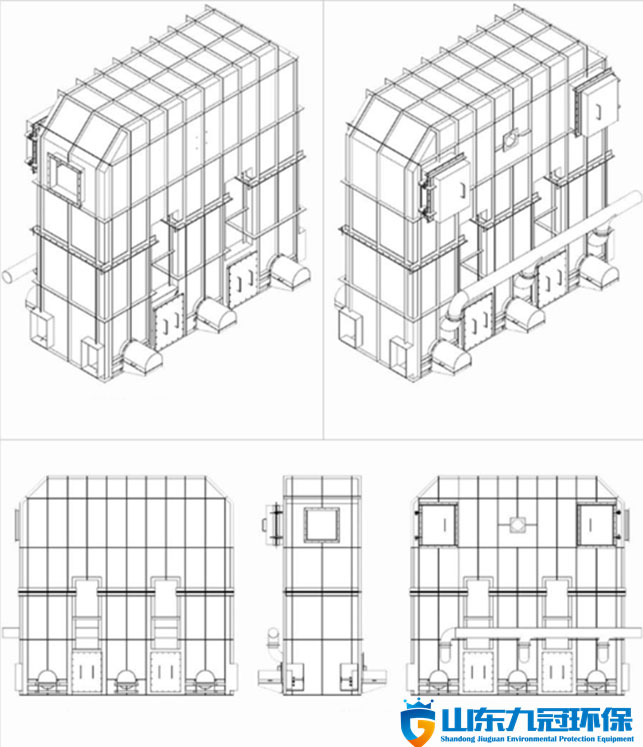

RTO廢(fei)氣治(zhi)理設備模(mo)擬圖
4、 催化燃燒設備(bei)
催化燃燒爐(lu)：

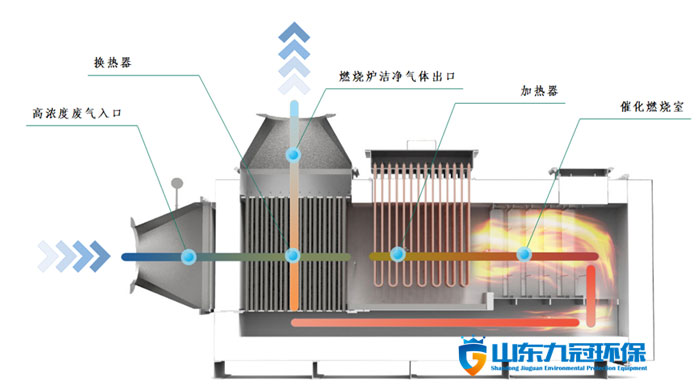

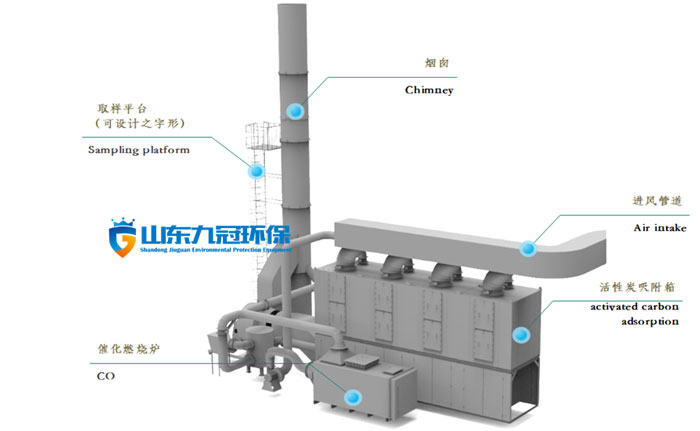

催(cui)化(hua)(hua)燃燒爐（熱交換+電加熱+催(cui)化(hua)(hua)燃燒系統(tong)）
設備特點

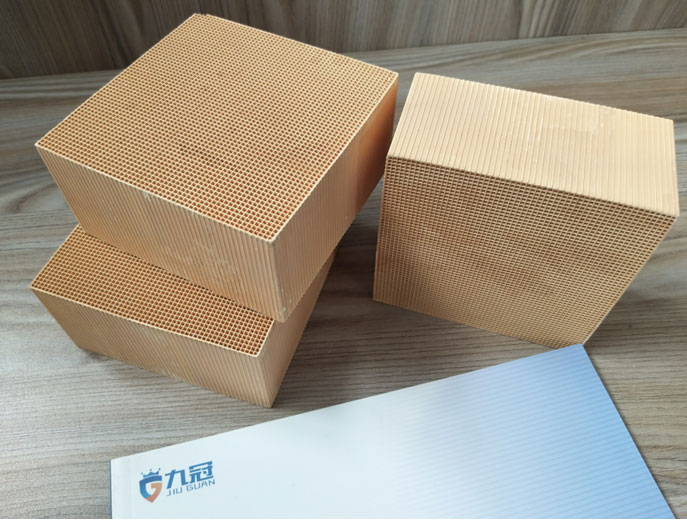

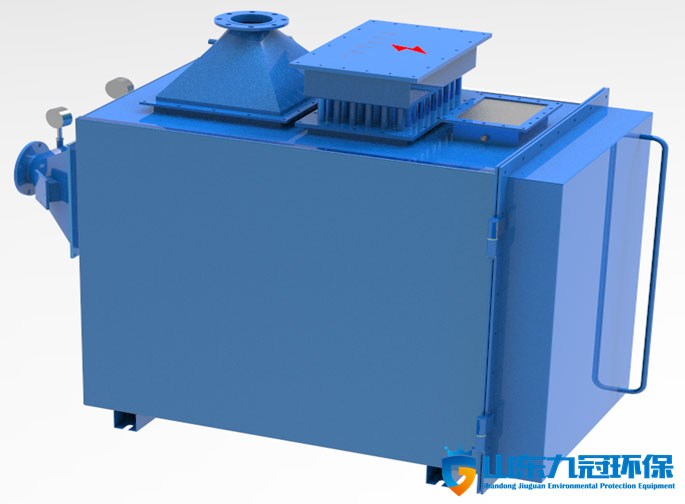

用貴金屬(shu)鈀、鉑鍍(du)在蜂窩(wo)陶(tao)瓷載體上作催化(hua)劑，凈化(hua)效(xiao)率高(gao)達90%以上，催化(hua)劑使用壽(shou)命長，且可以再生，氣流通(tong)暢，阻力小。壽(shou)命在4-5年(nian)。
安全設施完(wan)備：設有泄(xie)壓口、超溫報(bao)警等(deng)保護設施。
5、 活性炭吸(xi)附脫附設備

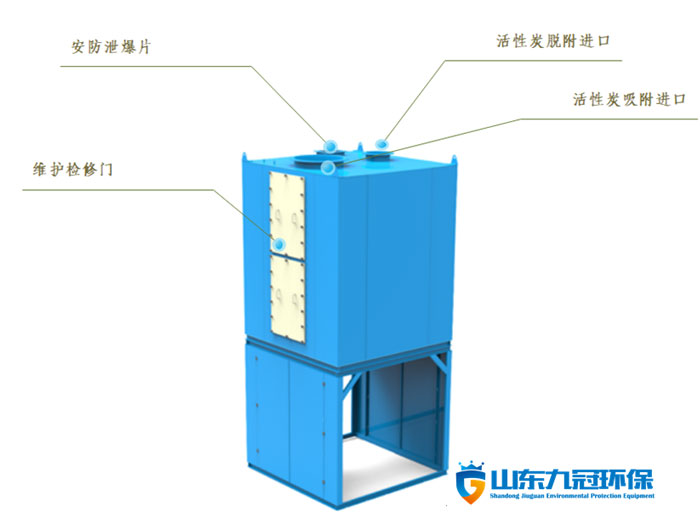

活(huo)性炭吸附(fu)塔(ta)
在活(huo)(huo)性(xing)(xing)炭(tan)吸(xi)(xi)(xi)附(fu)器(qi)的(de)(de)設計(ji)上，采用(yong)立(li)式多層(ceng)(ceng)設計(ji)。選用(yong)蜂(feng)窩活(huo)(huo)性(xing)(xing)炭(tan)為(wei)吸(xi)(xi)(xi)附(fu)劑(ji)，具有(you)吸(xi)(xi)(xi)附(fu)性(xing)(xing)能(neng)好，流(liu)體阻力(li)小等特點(dian)。活(huo)(huo)性(xing)(xing)炭(tan)吸(xi)(xi)(xi)附(fu)床內裝活(huo)(huo)性(xing)(xing)炭(tan)層(ceng)(ceng)，以濃縮凈化有(you)機氣(qi)體，是整個裝置第一個主(zhu)循環的(de)(de)主(zhu)要部件及核心工序，活(huo)(huo)性(xing)(xing)炭(tan)模塊化裝填，活(huo)(huo)性(xing)(xing)炭(tan)填充四層(ceng)(ceng)。吸(xi)(xi)(xi)附(fu)器(qi)采用(yong)煤(mei)基蜂(feng)窩活(huo)(huo)性(xing)(xing)炭(tan)（100×100×100mm）作為(wei)吸(xi)(xi)(xi)附(fu)劑(ji)，具有(you)機械強度高(gao)， 耐強酸、強堿的(de)(de)特性(xing)(xing)，床層(ceng)(ceng)阻力(li)（壓降）很小。
6、 控制(zhi)系統
廢氣處(chu)理設(she)(she)置控制系統采用(yong)PLC系統，具備設(she)(she)備工況監視、流程畫(hua)面顯(xian)(xian)示(shi)、參(can)數顯(xian)(xian)示(shi)、報警顯(xian)(xian)示(shi)、自動連(lian)鎖保護、 數據顯(xian)(xian)示(shi)等功(gong)能(neng)，并設(she)(she)有緊(jin)急停(ting)車(che)功(gong)能(neng)。系統的運行狀(zhuang)態設(she)(she)置正常運行模(mo)式、手(shou)動模(mo)式。

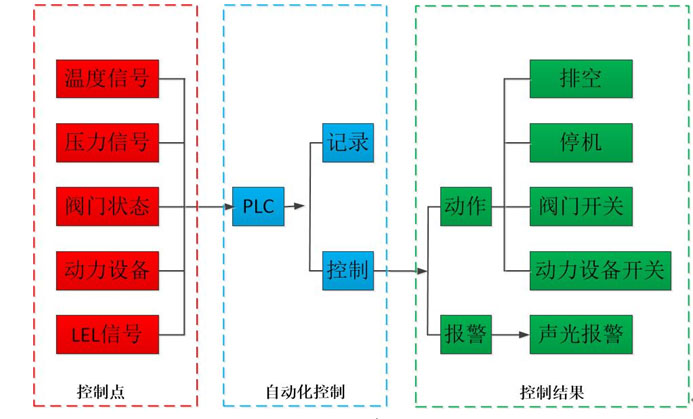

Plc控制原理簡圖

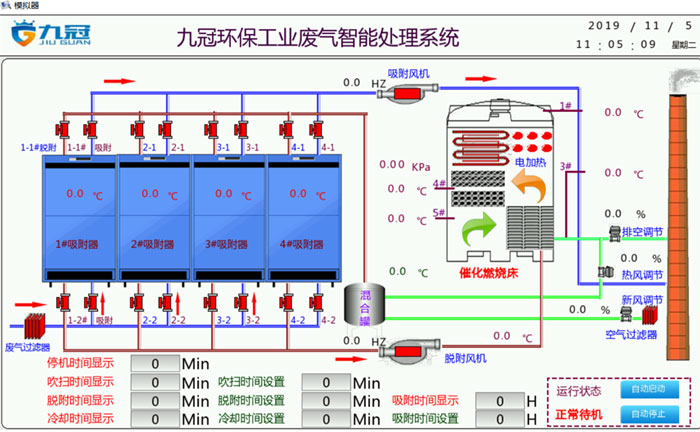

人(ren)機對話界(jie)面
7、 安防措施

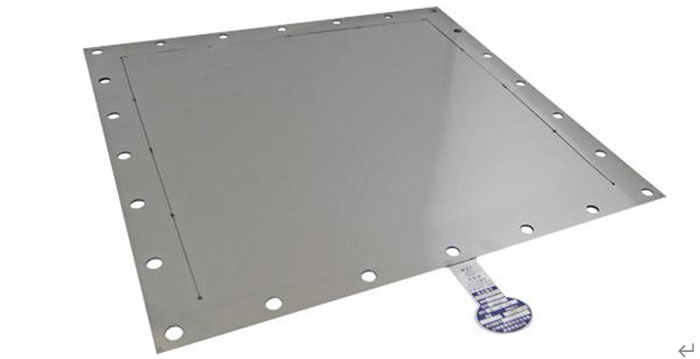

泄(xie)爆(bao)片(pian)：當催化燃燒(shao)爐內壓力突(tu)然上升，防止(zhi)系(xi)統發(fa)生危(wei)險，在(zai)催化燃燒(shao)爐及(ji)活性炭(tan)吸附箱頂處設置爆(bao)破(po)片(pian)，對系(xi)統實施保(bao)護，本系(xi)統爆(bao)破(po)片(pian)選(xuan)用不銹鋼材質，爆(bao)破(po)壓力根(gen)據系(xi)統設計確定。
高溫(wen)預防：催化(hua)凈(jing)化(hua)裝置內(nei)部設有(you)溫(wen)度超溫(wen)報警，設備設定安全(quan)(quan)溫(wen)度，當設備運(yun)行(xing)溫(wen)度超溫(wen)時會自動打(da)開補風閥門，關閉電加熱，以稀釋(shi)進氣(qi)溫(wen)度，以保證設備的安全(quan)(quan)運(yun)行(xing)
活(huo)性(xing)炭(tan)箱(xiang)防(fang)火(huo)裝(zhuang)置(zhi)：活(huo)性(xing)炭(tan)箱(xiang)安裝(zhuang)有滅火(huo)裝(zhuang)置(zhi)，設(she)備都規劃有熱(re)電偶，當活(huo)性(xing)炭(tan)箱(xiang)內(nei)溫(wen)度(du)達到設(she)定(ding)溫(wen)度(du)的(de)時候，系統會自(zi)動(dong)啟動(dong)消防(fang)滅火(huo)裝(zhuang)置(zhi)。
