一、項目概述

項(xiang)目(mu)名(ming)稱：VOCs廢(fei)氣治(zhi)理(li)項(xiang)目(mu)

方案(an)設計單(dan)位：山東九冠環保設備有限公司

二、技術實施方案選擇

因(yin)廢氣中風(feng)量大、濃(nong)度低，且工作時間不(bu)連(lian)續，如選用(yong)(yong)直接燃燒，建設成本太大，運行費用(yong)(yong)也十分昂貴。綜合考慮現今主流處理(li)處理(li)工藝，我們采用(yong)(yong)冷凝+靜(jing)電吸(xi)附(fu)+活性炭吸(xi)附(fu)濃(nong)縮-催(cui)化燃燒設備（再生脫附(fu)）的工藝來處理(li)生產(chan)尾氣。

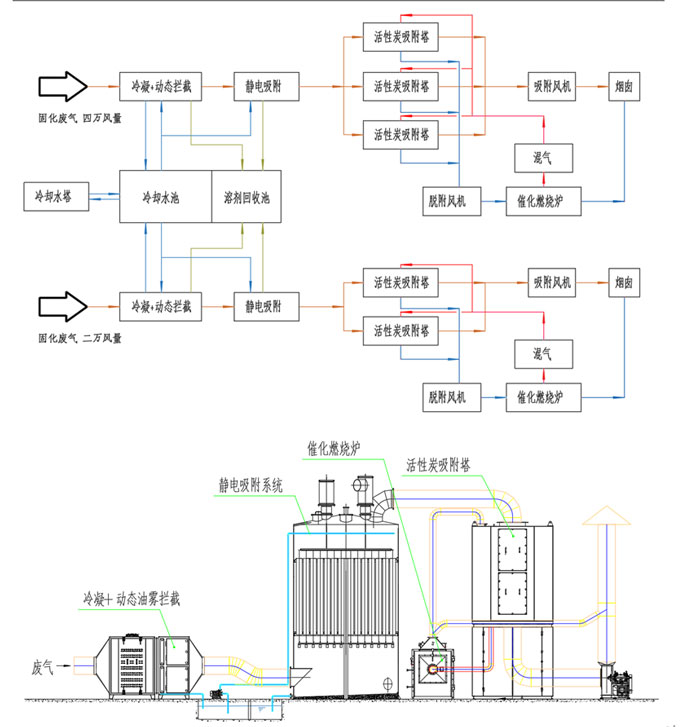

工藝流程圖(tu)

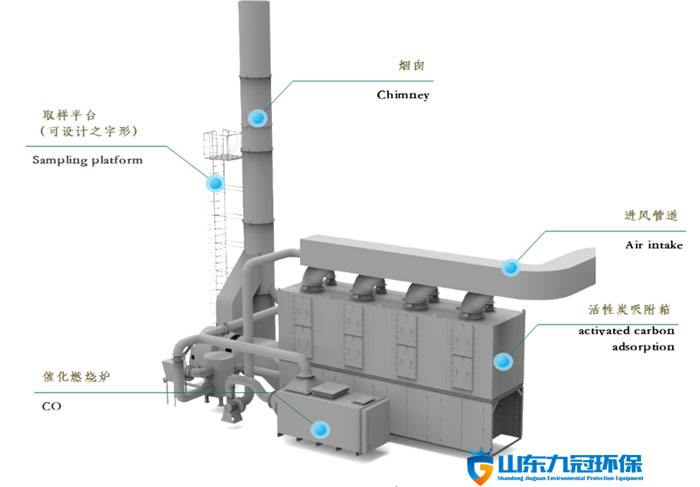

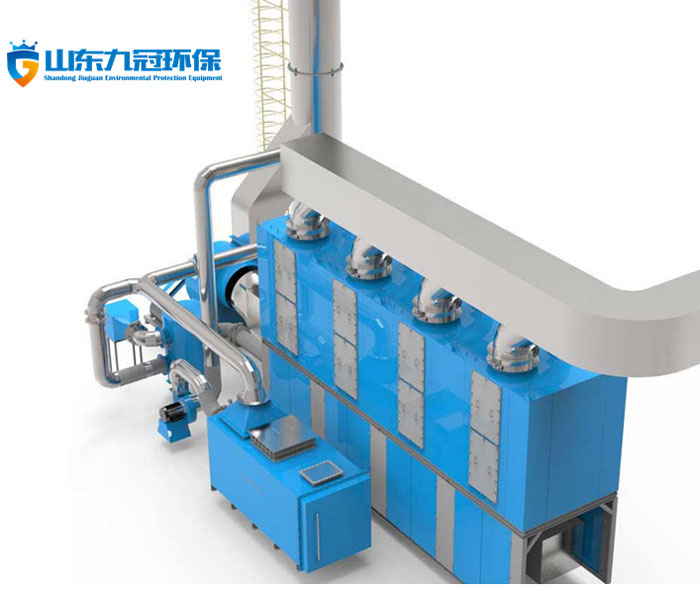

催化(hua)燃燒系統設(she)備三維視圖

設備組成

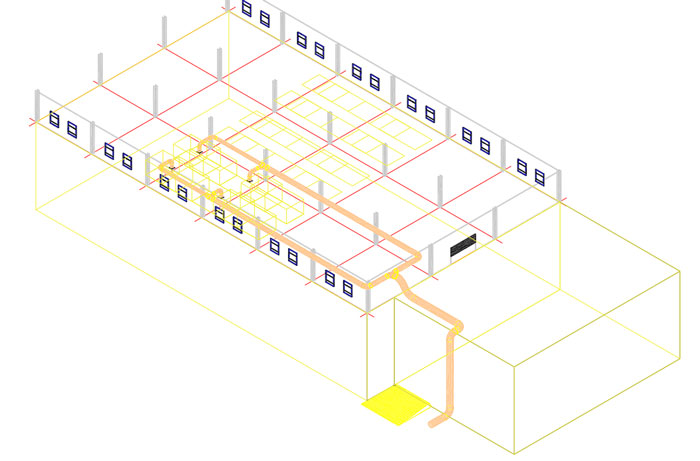

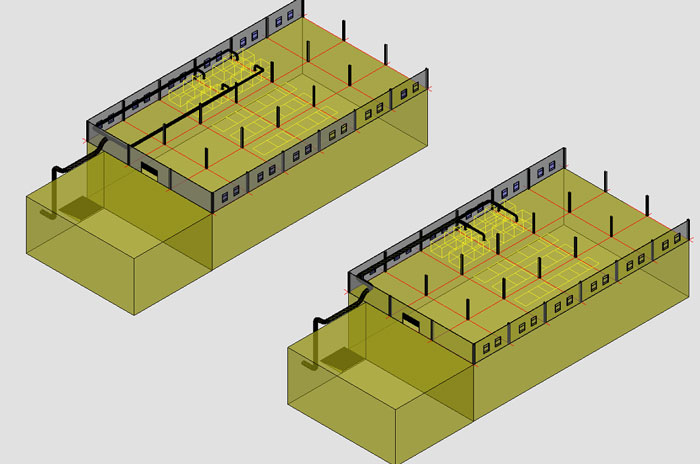

車間管道布局(ju)

三、方案介(jie)紹

1.油(you)(you)(you)霧處理：含(han)油(you)(you)(you)霧廢氣經收(shou)集后(hou)，先進(jin)入(ru)(ru)冷(leng)凝系(xi)(xi)統進(jin)行降(jiang)溫凝結，然后(hou)經過動態(tai)油(you)(you)(you)霧攔(lan)截，最后(hou)未被冷(leng)凝攔(lan)截的(de)細微顆粒(li)油(you)(you)(you)霧進(jin)入(ru)(ru)塔式靜電吸(xi)附系(xi)(xi)統。這些油(you)(you)(you)霧回流回收(shou)后(hou)可(ke)以再次(ci)利用，油(you)(you)(you)霧過濾系(xi)(xi)統可(ke)以吸(xi)收(shou)掉(diao)廢氣中的(de)油(you)(you)(you)霧顆粒(li)，這樣(yang)進(jin)入(ru)(ru)廢氣進(jin)入(ru)(ru)活(huo)性(xing)炭(tan)吸(xi)附設備能有(you)效的(de)進(jin)行吸(xi)附，不會堵(du)塞活(huo)性(xing)炭(tan)的(de)吸(xi)附間(jian)隙，從(cong)而有(you)效的(de)增加活(huo)性(xing)炭(tan)的(de)使用壽(shou)命。

2.活性(xing)炭(tan)吸(xi)(xi)附(fu)(fu)(fu)處理：廢氣(qi)(qi)(qi)經過合理的(de)(de)(de)布風(feng)(feng)，在吸(xi)(xi)附(fu)(fu)(fu)箱(xiang)內吸(xi)(xi)附(fu)(fu)(fu)風(feng)(feng)速(su)控制(zhi)在0.6-1.2米/秒，使其均勻地通過固定(ding)吸(xi)(xi)附(fu)(fu)(fu)床內的(de)(de)(de)活性(xing)炭(tan)層(ceng)的(de)(de)(de)過流斷面，達(da)到(dao)一定(ding)的(de)(de)(de)停(ting)留時(shi)間，活性(xing)炭(tan)的(de)(de)(de)吸(xi)(xi)附(fu)(fu)(fu)效果達(da)到(dao)比較好，由于活性(xing)炭(tan)表面與有機(ji)(ji)廢氣(qi)(qi)(qi)分子間相(xiang)互(hu)引力的(de)(de)(de)作(zuo)用(yong)產生物(wu)理吸(xi)(xi)附(fu)(fu)(fu)（又稱范(fan)德(de)華吸(xi)(xi)附(fu)(fu)(fu)），其特點是：吸(xi)(xi)附(fu)(fu)(fu)質（有機(ji)(ji)廢氣(qi)(qi)(qi)）和吸(xi)(xi)附(fu)(fu)(fu)劑(ji)(ji)（活性(xing)炭(tan)）相(xiang)互(hu)不發生反應，過程(cheng)(cheng)(cheng)進行(xing)較快，吸(xi)(xi)附(fu)(fu)(fu)劑(ji)(ji)本(ben)身(shen)性(xing)質在吸(xi)(xi)附(fu)(fu)(fu)過程(cheng)(cheng)(cheng)中不變(bian)化(hua)，吸(xi)(xi)附(fu)(fu)(fu)過程(cheng)(cheng)(cheng)可(ke)逆，從而(er)將廢氣(qi)(qi)(qi)中的(de)(de)(de)有機(ji)(ji)成份吸(xi)(xi)附(fu)(fu)(fu)在活性(xing)炭(tan)的(de)(de)(de)表面，從而(er)使廢氣(qi)(qi)(qi)得到(dao)凈(jing)化(hua)，凈(jing)化(hua)后的(de)(de)(de)潔凈(jing)氣(qi)(qi)(qi)體通過風(feng)(feng)機(ji)(ji)及(ji)煙囪達(da)標排(pai)放。

3.脫(tuo)附(fu)階段：經過(guo)(guo)(guo)理(li)論計(ji)算(suan)以(yi)及現(xian)場(chang)統(tong)計(ji)測算(suan)，達到吸(xi)附(fu)床(chuang)吸(xi)附(fu)飽和時間(jian)后,關閉吸(xi)附(fu)箱進(jin)(jin)出口閥(fa)門(men)。啟動(dong)脫(tuo)附(fu)風機對該吸(xi)附(fu)床(chuang)脫(tuo)附(fu)，脫(tuo)附(fu)氣(qi)(qi)體(ti)首先(xian)經過(guo)(guo)(guo)催(cui)化(hua)床(chuang)中(zhong)的(de)(de)換(huan)熱(re)(re)器，然后進(jin)(jin)入催(cui)化(hua)床(chuang)中(zhong)的(de)(de)預(yu)熱(re)(re)器，在(zai)電加(jia)熱(re)(re)器的(de)(de)作用(yong)下，使氣(qi)(qi)體(ti)溫度提高到320℃以(yi)上，再通過(guo)(guo)(guo)催(cui)化(hua)劑(ji)(ji)，有機物質在(zai)催(cui)化(hua)劑(ji)(ji)的(de)(de)作用(yong)下燃燒，被分(fen)(fen)解(jie)為(wei)CO2和H2O，同時放(fang)出大量(liang)的(de)(de)熱(re)(re)，氣(qi)(qi)體(ti)溫度進(jin)(jin)一(yi)(yi)部(bu)提高，該高溫氣(qi)(qi)體(ti)再次(ci)通過(guo)(guo)(guo)換(huan)熱(re)(re)器，與進(jin)(jin)來的(de)(de)冷(leng)風換(huan)熱(re)(re)，回(hui)收一(yi)(yi)部(bu)分(fen)(fen)熱(re)(re)量(liang)。從(cong)換(huan)熱(re)(re)器出來的(de)(de)氣(qi)(qi)體(ti)分(fen)(fen)兩部(bu)分(fen)(fen)：一(yi)(yi)部(bu)分(fen)(fen)直(zhi)接排空；另一(yi)(yi)部(bu)分(fen)(fen)進(jin)(jin)入吸(xi)附(fu)床(chuang)對活性(xing)(xing)炭(tan)進(jin)(jin)行(xing)脫(tuo)附(fu)。當脫(tuo)附(fu)溫度過(guo)(guo)(guo)高時可控(kong)制補(bu)冷(leng)風閥(fa)進(jin)(jin)行(xing)補(bu)冷(leng)，使脫(tuo)附(fu)氣(qi)(qi)體(ti)溫度控(kong)制在(zai)一(yi)(yi)個合適的(de)(de)范圍內。活性(xing)(xing)炭(tan)吸(xi)附(fu)床(chuang)內設有自動(dong)應(ying)急(ji)降(jiang)溫保護系(xi)統(tong)，當脫(tuo)附(fu)溫度超高時，自動(dong)啟用(yong)應(ying)急(ji)降(jiang)溫系(xi)統(tong)，達到降(jiang)溫的(de)(de)作用(yong)。

4.控(kong)制系(xi)統(tong)：活性炭達(da)到(dao)(dao)一(yi)定時(shi)間的(de)(de)飽和(he)(he)狀態后脫附再生(sheng)，系(xi)統(tong)中的(de)(de)風(feng)機、預(yu)熱(re)器、溫(wen)度、電動(dong)(dong)閥門進行控(kong)制。當系(xi)統(tong)溫(wen)度達(da)到(dao)(dao)預(yu)定的(de)(de)催(cui)(cui)(cui)化(hua)溫(wen)度時(shi)，系(xi)統(tong)自動(dong)(dong)停(ting)止預(yu)熱(re)器的(de)(de)加熱(re)，當溫(wen)度不夠時(shi)，系(xi)統(tong)可(ke)以重新啟動(dong)(dong)預(yu)熱(re)器，使催(cui)(cui)(cui)化(hua)溫(wen)度維持在(zai)一(yi)個適當的(de)(de)范圍；當催(cui)(cui)(cui)化(hua)床(chuang)(chuang)(chuang)的(de)(de)溫(wen)度過高(gao)時(shi)，開啟補冷(leng)風(feng)閥，向催(cui)(cui)(cui)化(hua)床(chuang)(chuang)(chuang)系(xi)統(tong)內補充(chong)新鮮空(kong)氣，可(ke)有效地(di)控(kong)制催(cui)(cui)(cui)化(hua)床(chuang)(chuang)(chuang)的(de)(de)溫(wen)度，防止催(cui)(cui)(cui)化(hua)床(chuang)(chuang)(chuang)的(de)(de)溫(wen)度過高(gao)。此外(wai)，系(xi)統(tong)中還(huan)有阻火(huo)器，可(ke)有效地(di)防止火(huo)焰回躥(cuan)。控(kong)制系(xi)統(tong)配置手(shou)機APP，任何時(shi)間、任何地(di)點都可(ke)遠程監(jian)控(kong)和(he)(he)診斷。

5.安全(quan)系統(tong)(tong)：活性碳吸附(fu)床(chuang)脫附(fu)溫度(du)(du)過高時，自(zi)動(dong)啟(qi)用補(bu)冷風閥降(jiang)低系統(tong)(tong)溫度(du)(du)，溫度(du)(du)超過報(bao)警值，自(zi)動(dong)開(kai)啟(qi)火災應(ying)急降(jiang)溫保(bao)護系統(tong)(tong)，開(kai)啟(qi)氮氣滅火裝置(zhi)，確保(bao)系統(tong)(tong)安全(quan)。

四、設備簡(jian)介(jie)

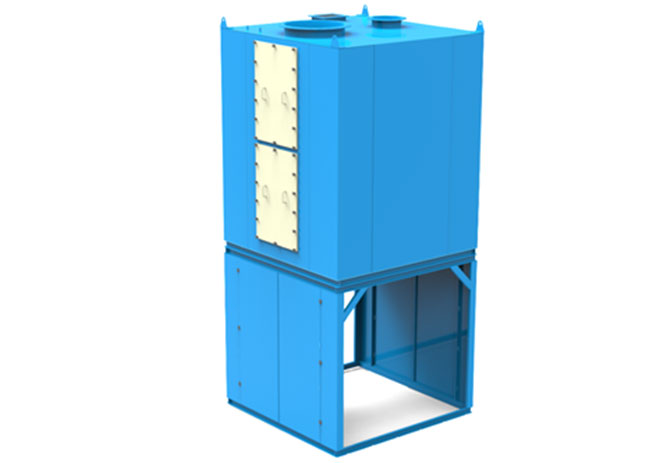

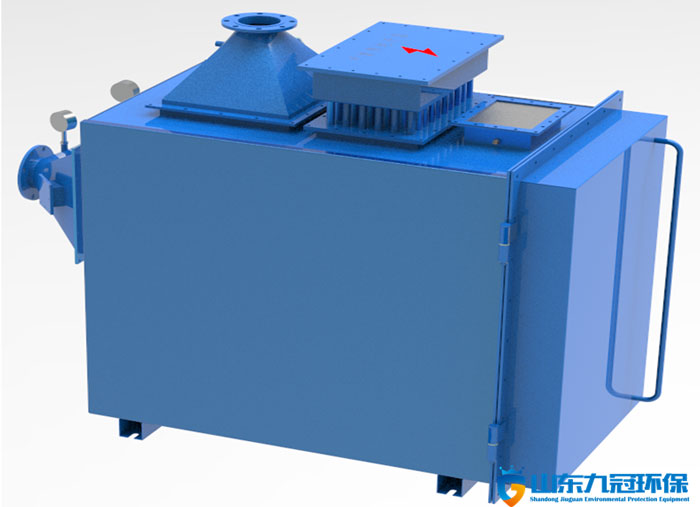

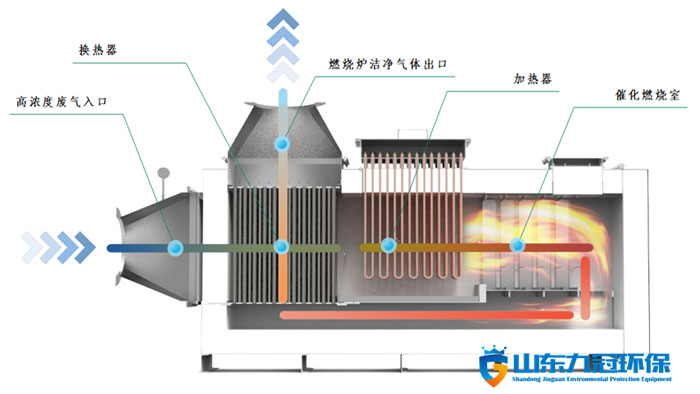

1、催(cui)化(hua)燃燒爐(lu)

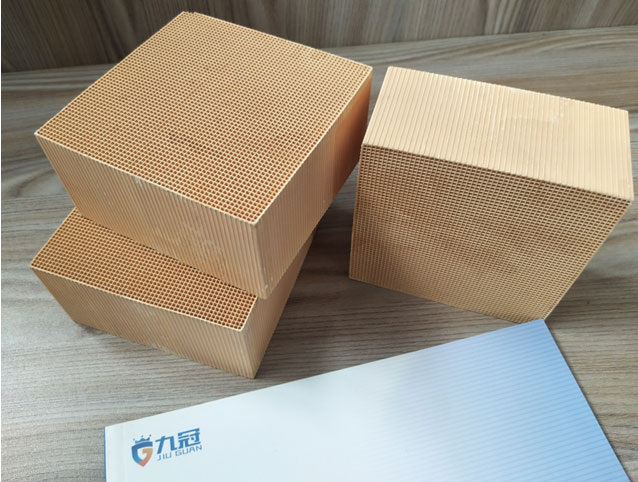

用(yong)貴金屬(shu)鈀(ba)、鉑鍍在(zai)蜂窩陶瓷載體上作(zuo)催化(hua)劑(ji)，凈化(hua)效率高達(da)90%以上，催化(hua)劑(ji)使(shi)用(yong)壽(shou)命長，且可以再生，氣(qi)流通暢(chang)，阻力小。壽(shou)命在(zai)4-5年。

2、活性炭(tan)吸附(fu)脫附(fu)設備

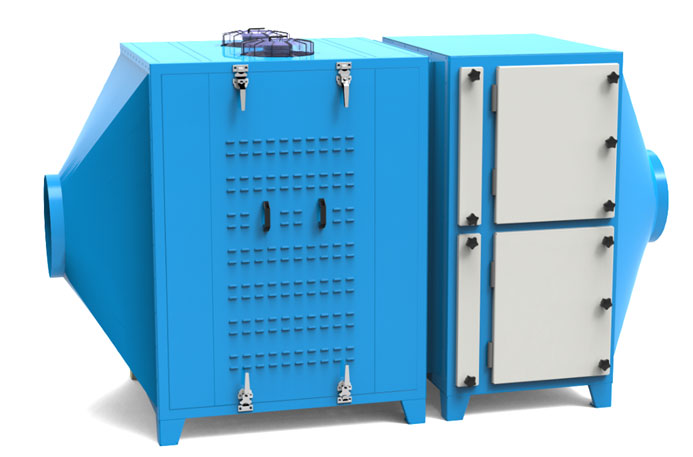

活(huo)性(xing)炭吸附塔

3、油霧過濾系統

冷凝+動態(tai)攔截設備

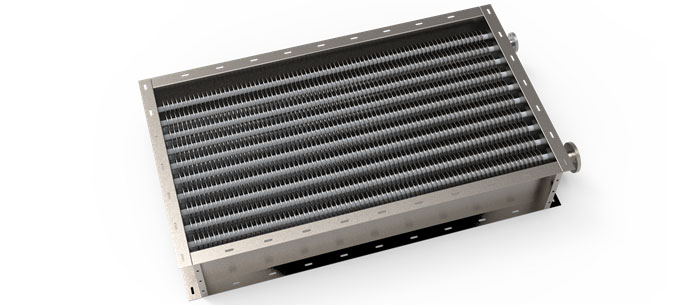

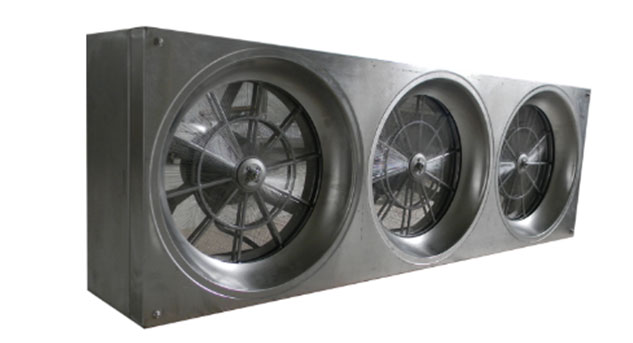

翅片換熱

動態攔截模組

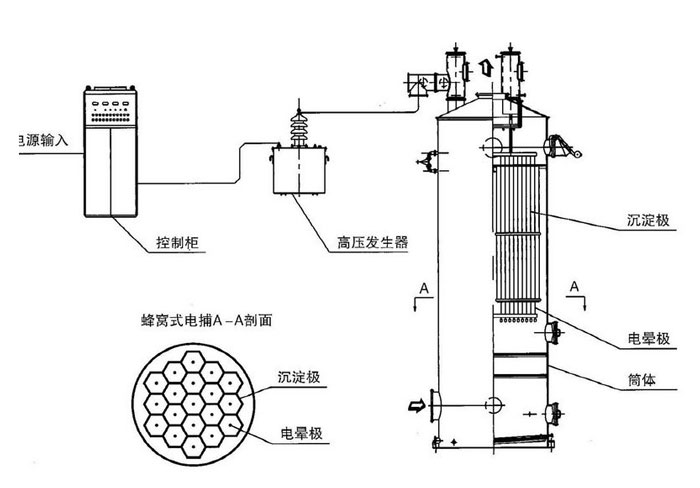

油霧(wu)靜電吸附塔

4、控制系統

廢氣處理設(she)置(zhi)控(kong)制系統(tong)采用PLC系統(tong)，具(ju)備設(she)備工況監(jian)視(shi)、流(liu)程畫面顯(xian)示(shi)、參數顯(xian)示(shi)、報(bao)警顯(xian)示(shi)、自動連鎖保護、 數據顯(xian)示(shi)等功(gong)能(neng)，并設(she)有緊急停(ting)車(che)功(gong)能(neng)。系統(tong)的運(yun)行狀(zhuang)態(tai)設(she)置(zhi)正常運(yun)行模式、手動模式。

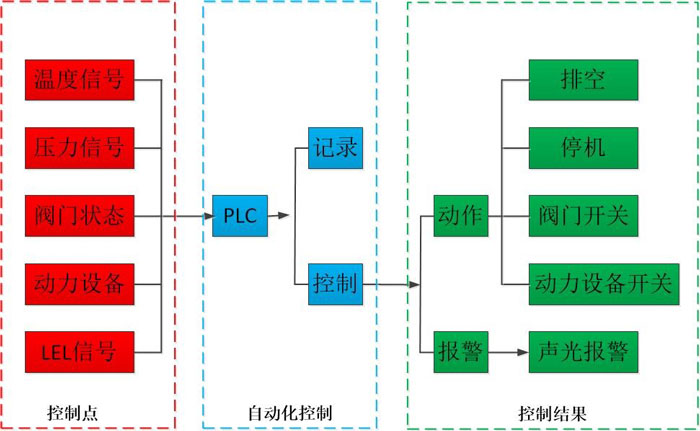

Plc控制原理(li)簡圖

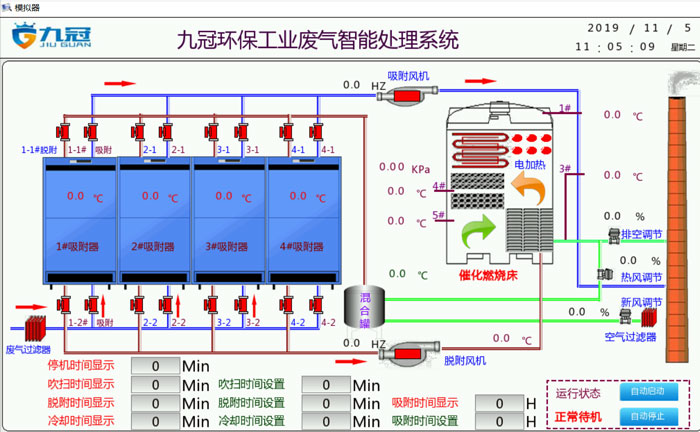

人機對話界面

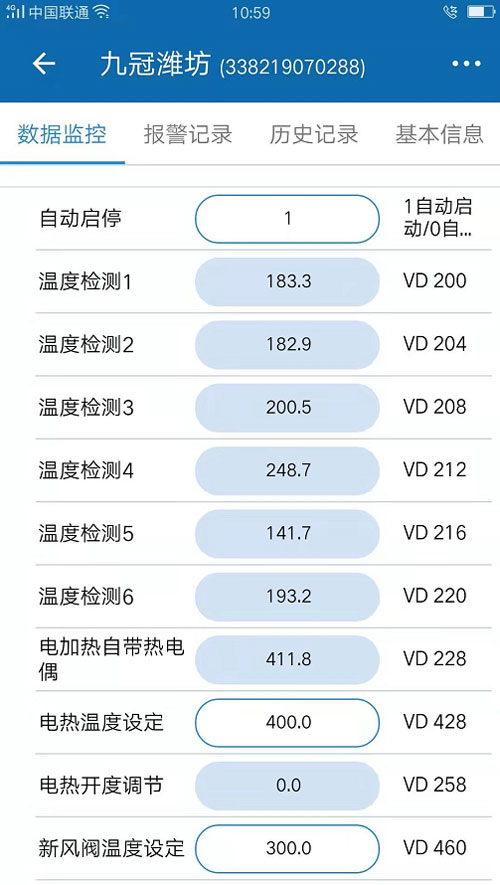

移動端(duan)數據監(jian)控控制

5、安防措施(shi)

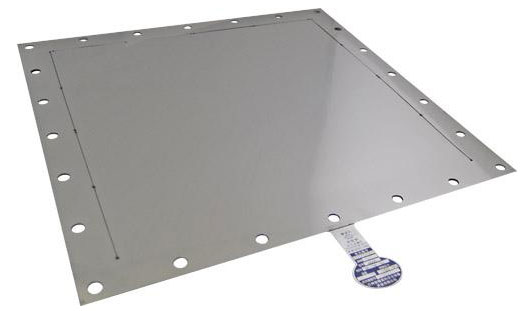

1. 泄爆(bao)片(pian)：當催化(hua)燃燒(shao)爐(lu)內壓力突然(ran)上升，防止系統發(fa)生危(wei)險，在(zai)催化(hua)燃燒(shao)爐(lu)及活性(xing)炭吸(xi)附(fu)箱(xiang)頂處設置爆(bao)破片(pian)，對系統實(shi)施保護，本系統爆(bao)破片(pian)選用不銹(xiu)鋼材質，爆(bao)破壓力根據系統設計(ji)確定(ding)。

2. 高溫(wen)(wen)預防：催化凈(jing)化裝置(zhi)內部設有溫(wen)(wen)度(du)(du)超溫(wen)(wen)報警(jing)，設備(bei)設定安全溫(wen)(wen)度(du)(du)，當設備(bei)運行溫(wen)(wen)度(du)(du)超溫(wen)(wen)時會自(zi)動(dong)打開補(bu)風閥門，關閉電加(jia)熱，以稀釋進氣溫(wen)(wen)度(du)(du)，以保證設備(bei)的安全運行

3. 活性(xing)炭箱防(fang)火裝(zhuang)置(zhi)(zhi)：活性(xing)炭箱安裝(zhuang)有(you)泄爆(bao)片，設備都規劃有(you)熱(re)電偶，當活性(xing)炭箱內溫度達到設定(ding)溫度的時候，系統會自(zi)動啟動消(xiao)防(fang)滅火裝(zhuang)置(zhi)(zhi)。
