二、綜述
2.1 項目概述
◇項目名稱:某橡廠(chang)車間打(da)磨粉塵治理
◇項目(mu)位置:青島城陽區棘洪灘(tan)街道巷東村
◇業主(zhu)單位:青(qing)島某(mou)橡廠
◇方案設計(ji)單位(wei):山東九冠環保設備(bei)有限公司(si)
2.2 氣象(xiang)、水文(wen)及地質情況
略
2.3設(she)計依據
◆根據業主提供(gong)的與(yu)本項(xiang)目有關的資(zi)料及現(xian)場(chang)勘(kan)探結果
◆《中華人民共和國環境保護法》(2015-01-01)
◆《中華人民共和國大氣污染防治法》(2000-04-29)
◆環境空氣質量標準(GB3095-2012)
◆國發(fa)(1996)31號《國務院關(guan)于(yu)環境保護若干問題的決定》
◆中華人民共和(he)國主席令第72號《中華人民共和(he)國清潔生產促進法(fa)》
◆《國家環境保護“十(shi)一五”計劃》
◆《大氣污(wu)染(ran)物(wu)綜(zong)合排放標準》(GB16297-1996)
◆《建設(she)項目環(huan)境保護設(she)計(ji)規范(fan)》
◆《采暖(nuan)通(tong)風和(he)空氣(qi)調節設計規范(fan)》(GB50019-2003)
◆《建筑設計防火規(gui)范》(GB50016-2006)
◆《供配電系統(tong)設(she)計規范》(GB50052-1995)
◆ 山東九(jiu)冠環(huan)保設備有限公司治理類似(si)項目取得的經驗
2.4設計原則(ze)
(1)協助企業采用科學合理(li)的收(shou)集方式,在達到收(shou)集效(xiao)果(guo)的前提(ti)下,盡量減少(shao)氣量。
(2)積極穩(wen)妥地采(cai)用(yong)新(xin)技術、新(xin)設備,結合企業的(de)(de)現狀和管(guan)理(li)(li)水平采(cai)用(yong)先進、可靠的(de)(de)污(wu)染治理(li)(li)工藝,力求運行穩(wen)定(ding)、費用(yong)低(di)、管(guan)理(li)(li)方便、維(wei)護(hu)容易,從而達(da)到徹(che)底消(xiao)除廢氣污(wu)染、保(bao)護(hu)環(huan)境(jing)的(de)(de)目的(de)(de)。
(3)妥善解決項目建(jian)設及運行過程中產生的污染(ran)物(wu),避免(mian)二次污染(ran)。
(4)嚴格執行(xing)現(xian)行(xing)的(de)防火、安全、衛生、環(huan)境(jing)保(bao)護等國家和地方頒布(bu)的(de)規范(fan)、法規與標準。
(5)選(xuan)擇新型、高效、低噪設備(bei)、注意節(jie)能(neng)降耗。
(6)總平面(mian)布置力求緊湊、合(he)理通(tong)暢(chang)、簡潔實用。盡量減小工程占地和施(shi)工難度。
(7)嚴(yan)格執(zhi)行國(guo)家有關設計(ji)規(gui)范、標(biao)準(zhun),重視消防、安(an)全工作。
(8)依據國家和地方有關環(huan)保(bao)法律、法規(gui)及(ji)產業政策要求對工業污染進行(xing)治理,充(chong)分發揮建設項目的社會(hui)效(xiao)益、環(huan)境效(xiao)益和經濟效(xiao)益。
三、項(xiang)目基本情況
3.1 污染(ran)源(yuan)分(fen)析
根(gen)據貴(gui)公(gong)司提(ti)供的資(zi)料(liao),本方案(an)主要治理(li)貴(gui)公(gong)司車(che)(che)間打磨(mo)(mo)產生的木漆(qi)粉塵(chen)。貴(gui)公(gong)司現有(you)兩個(ge)打磨(mo)(mo)車(che)(che)間,兩個(ge)車(che)(che)間共8個(ge)工(gong)位(wei),每個(ge)工(gong)位(wei)在一個(ge)2400*1200*750mm的臺(tai)面上(shang)打磨(mo)(mo)。打磨(mo)(mo)產生大量粉塵(chen),危害車(che)(che)間工(gong)人身心健康,污(wu)染環境,為凈化(hua)治理(li)該粉塵(chen)設計(ji)本方案(an)。
3.2項目規模(mo)
根據貴公司(si)提供的(de)相關(guan)數(shu)據,本項目(mu)對貴公司(si)8個(ge)工位產生的(de)打磨粉塵進行(xing)治(zhi)理。
3.3工程(cheng)位置
本(ben)工(gong)程(cheng)安裝于(yu)(yu)某橡廠 ,本(ben)工(gong)程(cheng)車間位于(yu)(yu)山東省青島市(shi)城陽區棘洪灘。系(xi)統主機具(ju)體位置根據(ju)貴公司實際情況確定。
四(si).工藝技術選擇
4.1處理(li)工藝選擇
根據我(wo)公(gong)(gong)司實(shi)際調研信息,及我(wo)公(gong)(gong)司相關治(zhi)理經驗,本工程設計使(shi)用(yong)“罩口收集+濾筒式(shi)除(chu)(chu)塵器(qi)除(chu)(chu)塵”的方(fang)式(shi)進行治(zhi)理。
4.2工(gong)藝流程(cheng)

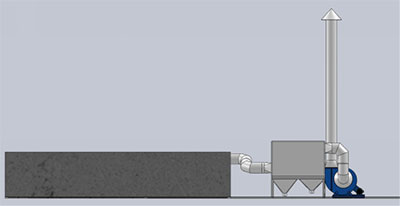

本項目(mu)渣灰房擬處理的(de)粉(fen)塵(chen)考慮運(yun)營成本及管理維(wei)護方(fang)便性,本方(fang)案工藝(yi)路線確定以“罩口收集+濾筒式除塵(chen)器除塵(chen)”為核心的(de)工藝(yi)來處理。該工藝(yi)路線示(shi)意圖(tu)如下圖(tu):
使用(yong)固定在車(che)間的工(gong)位旁邊的罩口對車(che)間產生的打磨粉(fen)塵(chen)進(jin)行收(shou)集,然后(hou)(hou)通(tong)過系統管道輸送至濾筒式除塵(chen)器,在濾筒除塵(chen)器內(nei)煙氣(qi)中所含(han)的粉(fen)塵(chen)氣(qi)體及有害物質被(bei)高效濾材阻截凈化,最(zui)后(hou)(hou)所有煙氣(qi)經處(chu)理(li)(li)之后(hou)(hou)通(tong)過煙囪(cong)進(jin)行排放(fang)。煙氣(qi)處(chu)理(li)(li)后(hou)(hou)滿(man)足大(da)氣(qi)污染物綜合排放(fang)標(biao)準(zhun)中國家3級排放(fang)標(biao)準(zhun)。
4.3煙塵處理系統設計
4.3.1收集系統設計
對任何一(yi)個(ge)(ge)高效(xiao)的廢(fei)(fei)(fei)氣控制和(he)處(chu)(chu)(chu)(chu)理系(xi)(xi)統(tong)而言,廢(fei)(fei)(fei)氣收集系(xi)(xi)統(tong)都是(shi)一(yi)個(ge)(ge)極為重要的關鍵要素。因(yin)為這(zhe)一(yi)系(xi)(xi)統(tong)從源頭處(chu)(chu)(chu)(chu)決定(ding)了廢(fei)(fei)(fei)氣控制和(he)處(chu)(chu)(chu)(chu)理系(xi)(xi)統(tong)的處(chu)(chu)(chu)(chu)理大小。廢(fei)(fei)(fei)氣收集及(ji)輸送系(xi)(xi)統(tong)設計得合理與否很大程度上影響著整(zheng)個(ge)(ge)廢(fei)(fei)(fei)氣控制和(he)處(chu)(chu)(chu)(chu)理系(xi)(xi)統(tong)的處(chu)(chu)(chu)(chu)理效(xiao)果。
罩(zhao)口作為收(shou)集系統最(zui)主要(yao)的裝置,罩(zhao)口的設(she)計決定了整個系統的氣流(liu)組織,決定了系統的通風量(liang)及整個系統的收(shou)集效果。

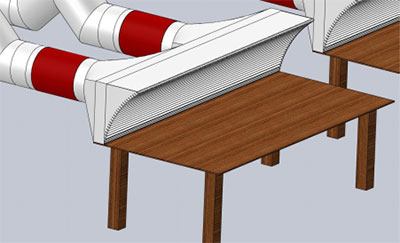

根據(ju)貴公(gong)司實際,本方案治理的(de)是貴公(gong)司打(da)磨(mo)工位(wei)產生的(de)打(da)磨(mo)粉(fen)塵,根據(ju)打(da)磨(mo)粉(fen)塵的(de)運(yun)動規律,本方案設計在貴公(gong)司每(mei)個打(da)磨(mo)工位(wei)的(de)打(da)磨(mo)平臺上安裝一個側吸風(feng)粉(fen)塵收集罩(zhao)口(kou)。

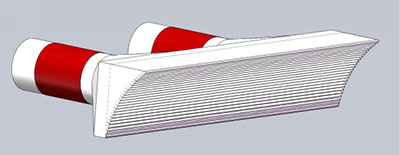

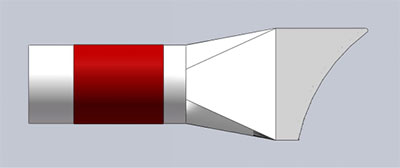

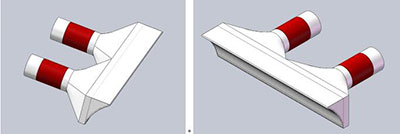

罩(zhao)口設計(ji)尺寸2400*1200*500mm,由于罩(zhao)口長度過(guo)長,每(mei)個(ge)罩(zhao)口設計(ji)兩個(ge)排(pai)風(feng)口,為(wei)方便(bian)調節(jie)(jie)風(feng)量,每(mei)個(ge)罩(zhao)口的兩個(ge)排(pai)風(feng)口各(ge)安裝一(yi)個(ge)風(feng)量調節(jie)(jie)閥。
4.3.2系統(tong)設計及設備選型
貴公(gong)司較長車(che)(che)間(jian)設置(zhi)5個(ge)打磨工位,較短車(che)(che)間(jian)設置(zhi)3個(ge)打磨工位。考慮到貴公(gong)司車(che)(che)間(jian)空間(jian),為了不影(ying)響貴公(gong)司車(che)(che)間(jian)工人正常工作(zuo),罩口設計安(an)裝于打磨平(ping)臺上靠(kao)墻一側,兩個(ge)車(che)(che)間(jian)的罩口背靠(kao)背設置(zhi)。
設(she)計(ji)將(jiang)貴公司打磨工位(wei)設(she)置為一套(tao)中(zhong)央(yang)式打磨除(chu)塵(chen)系統,每個工位(wei)罩口使用管(guan)道連接至同(tong)一主(zhu)管(guan)道,然后通過主(zhu)管(guan)道輸送至除(chu)塵(chen)設(she)備。

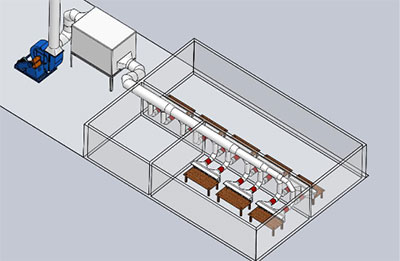

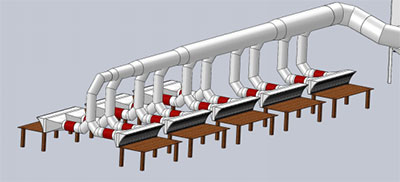

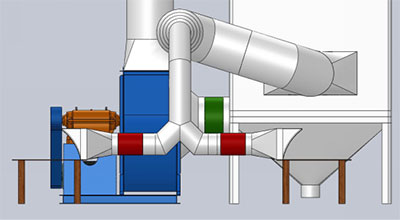

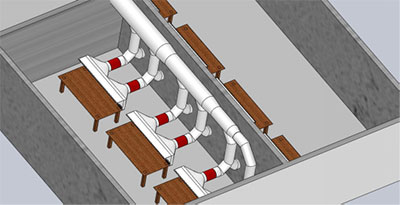

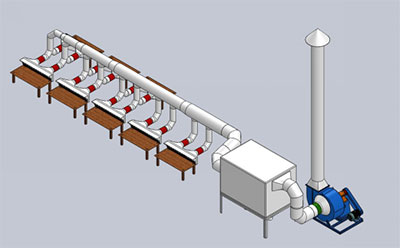

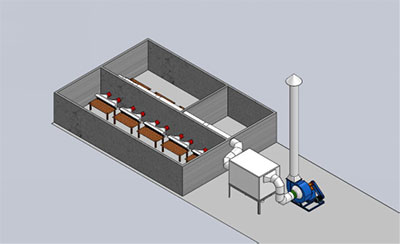

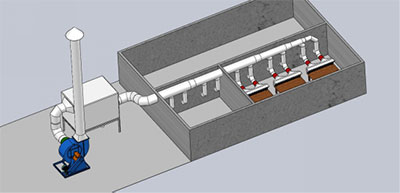

本(ben)工程主管(guan)道設計安裝于較短車間一側(ce),較長車間收集(ji)罩口使(shi)用管(guan)道穿(chuan)過(guo)車間墻體連接至主管(guan)道統一輸送。主管(guan)道根據(ju)風(feng)量變化(hua)逐級變徑以平衡管(guan)道內風(feng)壓。系統設計效(xiao)果圖如下(xia):
根(gen)據相關設計規范,結合(he)我公司相關工(gong)程(cheng)經(jing)驗(yan),貴公司打磨工(gong)位每個罩(zhao)口設計風(feng)量8000m3/h,本工(gong)程(cheng)系統共設置(zhi)8個罩(zhao)口,總風(feng)量64000m3/h。
根據相關(guan)設計規(gui)范(fan),并(bing)且考慮到在氣體輸(shu)送中(zhong)輸(shu)送管道(dao)的漏(lou)風(feng)量,系統的總風(feng)量設計為65000m3/h。
系統主(zhu)機(ji)選用我公司生產(chan)的(de)(de)處理風量為65000m3/h的(de)(de)濾(lv)筒式除塵器和75kw風機(ji),系統管道設(she)計使(shi)用鍍鋅(xin)螺旋(xuan)風管。
根據(ju)我公司(si)現場勘測結果,貴公司(si)現有(you)的8個(ge)工位(wei)不(bu)會同時使用,結合貴公司(si)實際情(qing)況(kuang)考(kao)慮到本(ben)方案除(chu)塵系(xi)統(tong)的后期運營費(fei)用,本(ben)方案除(chu)塵系(xi)統(tong)設(she)計使用變頻控制(zhi)系(xi)統(tong)。
設計(ji)在每個工(gong)位罩口后(hou)方安裝電動閥(fa)門(men),工(gong)位開(kai)始(shi)工(gong)作時按(an)下開(kai)啟按(an)鈕(niu),閥(fa)門(men)打開(kai),變(bian)頻(pin)器(qi)根(gen)據(ju)打開(kai)的閥(fa)門(men)數量(liang)自動變(bian)頻(pin)調節風機風量(liang)。工(gong)位不(bu)工(gong)作時按(an)下關閉按(an)鈕(niu),閥(fa)門(men)關閉,變(bian)頻(pin)器(qi)根(gen)據(ju)關閉的閥(fa)門(men)數量(liang)自動變(bian)頻(pin)調節風機風量(liang),降(jiang)低能耗。
4.4 濾筒式除(chu)塵器(qi)
4.4.1 濾筒式(shi)過(guo)濾器的工作原(yuan)理

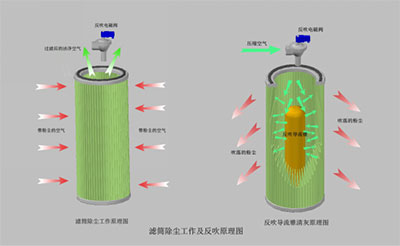

如圖所示(shi)污濁的(de)(de)(de)空氣(用(yong)暗紅色表示(shi))通過(guo)(guo)(guo)(guo)吸塵(chen)(chen)口采集,進入(ru)(ru)過(guo)(guo)(guo)(guo)濾(lv)(lv)器(qi)。首先(xian)是一塊鋼制擋板,改變氣流方(fang)向,使氣流向上流動(dong),進入(ru)(ru)過(guo)(guo)(guo)(guo)濾(lv)(lv)室(shi)內(nei),這樣可避免直接沖(chong)擊濾(lv)(lv)芯。經過(guo)(guo)(guo)(guo)有過(guo)(guo)(guo)(guo)濾(lv)(lv)筒過(guo)(guo)(guo)(guo)濾(lv)(lv)分(fen)離(li),過(guo)(guo)(guo)(guo)濾(lv)(lv)后(hou)干(gan)凈(jing)的(de)(de)(de)空氣(用(yong)藍色表示(shi))通過(guo)(guo)(guo)(guo)消聲排入(ru)(ru)外(wai)界,完成過(guo)(guo)(guo)(guo)濾(lv)(lv)的(de)(de)(de)全過(guo)(guo)(guo)(guo)程(cheng)。過(guo)(guo)(guo)(guo)濾(lv)(lv)筒分(fen)離(li)的(de)(de)(de)煙塵(chen)(chen)顆(ke)粒,在濾(lv)(lv)芯的(de)(de)(de)自動(dong)清洗功能(neng)下,落入(ru)(ru)粉(fen)塵(chen)(chen)容器(qi),進行收集。
離(li)心風機工(gong)(gong)作(zuo)時在(zai)(zai)(zai)(zai)凈(jing)(jing)(jing)化器腔(qiang)(qiang)體(ti)(ti)內(nei)(nei)(nei)所(suo)產生的(de)(de)(de)真空吸(xi)力(li)(li)(li)(li)迫使焊接(jie)、切割(ge)(ge)及(ji)(ji)打磨(mo)煙(yan)(yan)(yan)(yan)塵(chen)迅速(su)聚集在(zai)(zai)(zai)(zai)吸(xi)氣(qi)口的(de)(de)(de)周(zhou)圍,并且在(zai)(zai)(zai)(zai)強吸(xi)力(li)(li)(li)(li)的(de)(de)(de)作(zuo)用下回聚到(dao)(dao)凈(jing)(jing)(jing)化器內(nei)(nei)(nei)部(bu)(bu)(bu)進行凈(jing)(jing)(jing)化。在(zai)(zai)(zai)(zai)此過(guo)程中帶火星的(de)(de)(de)焊接(jie)、切割(ge)(ge)及(ji)(ji)打磨(mo)煙(yan)(yan)(yan)(yan)塵(chen)在(zai)(zai)(zai)(zai)進入(ru)(ru)凈(jing)(jing)(jing)化腔(qiang)(qiang)體(ti)(ti)之(zhi)前被阻火網框(kuang)隔絕分離(li),而(er)(er)一部(bu)(bu)(bu)分有(you)余溫的(de)(de)(de)焊接(jie)、切割(ge)(ge)及(ji)(ji)打磨(mo)煙(yan)(yan)(yan)(yan)塵(chen)氣(qi)流則被擋流板均勻的(de)(de)(de)分配(pei)在(zai)(zai)(zai)(zai)凈(jing)(jing)(jing)化腔(qiang)(qiang)體(ti)(ti)內(nei)(nei)(nei)部(bu)(bu)(bu)以(yi)便更好(hao)的(de)(de)(de)被濾(lv)筒凈(jing)(jing)(jing)化。焊接(jie)、切割(ge)(ge)及(ji)(ji)打磨(mo)煙(yan)(yan)(yan)(yan)塵(chen)進入(ru)(ru)到(dao)(dao)凈(jing)(jing)(jing)化腔(qiang)(qiang)體(ti)(ti)內(nei)(nei)(nei)部(bu)(bu)(bu)后較大顆粒(li)(li)的(de)(de)(de)煙(yan)(yan)(yan)(yan)塵(chen)在(zai)(zai)(zai)(zai)重力(li)(li)(li)(li)的(de)(de)(de)作(zuo)用下下沉到(dao)(dao)集灰斗里,而(er)(er)小顆粒(li)(li)的(de)(de)(de)浮塵(chen)則在(zai)(zai)(zai)(zai)吸(xi)力(li)(li)(li)(li)所(suo)產生渦流的(de)(de)(de)作(zuo)用下懸浮在(zai)(zai)(zai)(zai)凈(jing)(jing)(jing)化腔(qiang)(qiang)體(ti)(ti)內(nei)(nei)(nei)部(bu)(bu)(bu)有(you)待(dai)濾(lv)筒的(de)(de)(de)過(guo)濾(lv)。吸(xi)附在(zai)(zai)(zai)(zai)濾(lv)筒外表面上的(de)(de)(de)小顆粒(li)(li)灰塵(chen)經過(guo)聚集、結合等(deng)效應后,在(zai)(zai)(zai)(zai)重力(li)(li)(li)(li)的(de)(de)(de)作(zuo)用下滑落(luo)、下沉到(dao)(dao)集灰斗內(nei)(nei)(nei)部(bu)(bu)(bu)。被凈(jing)(jing)(jing)化過(guo)的(de)(de)(de)含塵(chen)氣(qi)流(新鮮空氣(qi))則在(zai)(zai)(zai)(zai)吸(xi)力(li)(li)(li)(li)的(de)(de)(de)作(zuo)用速(su)送(song)到(dao)(dao)車間內(nei)(nei)(nei)給工(gong)(gong)人一個美好(hao)的(de)(de)(de)工(gong)(gong)作(zuo)環境。
4.4.2濾筒(tong)式過濾器(qi)的自動清潔功能
凈(jing)化器濾(lv)材(cai)的(de)清(qing)潔(jie)通(tong)過由(you)壓(ya)(ya)(ya)(ya)差(cha)傳感(gan)器控制的(de)脈(mo)沖噴(pen)吹(chui)機(ji)構實現(xian):當凈(jing)化器運(yun)行(xing)一段時(shi)間以后,細微的(de)煙(yan)塵(chen)吸附(fu)在濾(lv)材(cai)表(biao)面,使得濾(lv)材(cai)的(de)透(tou)氣(qi)(qi)(qi)(qi)性降(jiang)低。壓(ya)(ya)(ya)(ya)差(cha)傳感(gan)器的(de)兩個探測(ce)頭一個安(an)裝(zhuang)在原氣(qi)(qi)(qi)(qi)側、一個安(an)裝(zhuang)在凈(jing)氣(qi)(qi)(qi)(qi)側。當壓(ya)(ya)(ya)(ya)差(cha)傳感(gan)器檢測(ce)到(dao)的(de)壓(ya)(ya)(ya)(ya)差(cha)超過某(mou)一設(she)定值時(shi)輸出壓(ya)(ya)(ya)(ya)差(cha)信(xin)(xin)號,脈(mo)沖發(fa)生(sheng)器接收(shou)信(xin)(xin)號后順序啟動脈(mo)沖噴(pen)吹(chui)閥(fa),潔(jie)凈(jing)的(de)壓(ya)(ya)(ya)(ya)縮空氣(qi)(qi)(qi)(qi)由(you)閥(fa)口噴(pen)出,引射氣(qi)(qi)(qi)(qi)流對濾(lv)筒進(jin)行(xing)吹(chui)掃直(zhi)到(dao)壓(ya)(ya)(ya)(ya)差(cha)低于另一設(she)定值時(shi)才停止;濾(lv)材(cai)表(biao)面吸附(fu)的(de)微塵(chen)在氣(qi)(qi)(qi)(qi)流作(zuo)用(yong)下被清(qing)除,落在室體下部(bu)的(de)集塵(chen)斗(dou)中(zhong).
脈沖噴(pen)吹需0.5~0.6MPa的潔凈壓縮(suo)空(kong)氣(qi),且運行中(zhong)須保持連續(xu)且恒(heng)定不變的供氣(qi)量。
并且(qie)主機(ji)設有(you)溫(wen)度控(kong)制單(dan)元,監控(kong)設備異常升溫(wen),當(dang)控(kong)制點溫(wen)度超過70℃時能自動關閉風機(ji),確保設備使用安全。
濾(lv)筒式(shi)過濾(lv)器(qi)(qi)與傳統(tong)靜電式(shi)過濾(lv)器(qi)(qi)、機械式(shi)過濾(lv)器(qi)(qi)相比有如下優點:
◆排放濃度低,達(da)5 mg/m3, 一般其他過(guo)濾(lv)器只能過(guo)濾(lv)0.5um 以上粒徑;而我司(si)產品能過(guo)濾(lv)0.3um以上的粉塵。
◆透氣性好,氣阻(zu)比(bi)一般過濾器低;
◆清(qing)灰(hui)方便,全自動(dong)清(qing)灰(hui),保(bao)證(zheng)生產的(de)連續性和(he)高效性。
◆粉塵收集容器裝卸便捷與過濾(lv)漏(lou)(lou)斗(dou)的連接是密封的不漏(lou)(lou)灰塵。

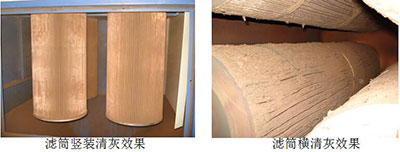

◆濾(lv)筒豎裝更(geng)加有利于(yu)清灰(hui),濾(lv)筒豎裝與橫裝在(zai)使用過程中的對(dui)比圖

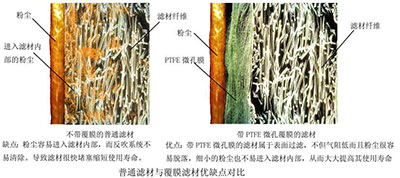

4.4.3濾(lv)筒(tong)凈化器(qi)過濾(lv)濾(lv)材特點(dian)
4.5主要設(she)備一覽表
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 濾筒式除塵器 | 65000m3/h | 1套 | 九冠環保 |
2 | 風機 | 75kw | 1臺 | 外購 |
3 | 電控設備 | 75kw | 1套 | 九冠環保 |
4 | 管道及閥門 |
|
1批 |
|
主要設(she)備(bei)參(can)數:
濾筒除塵器: | |||
1 | 型號 | PLLT-1248 |
|
2 | 處理風量 m3/h | 68000 |
|
3 | 濾筒數量 | 48 |
|
4 | 過濾面積 ㎡ | 864 |
|
5 | 壓縮空氣MPa | 0.4-0.6 | 無油無水 |
6 | 過濾材料 | PTFE微孔腹膜 | 進口濾材 |
7 | 灰桶容積 L | 120 |
|
8 | 噪聲 dB(A) | ≤80 |
|
9 | 清灰方式 | 脈沖自動清灰 | 全方位在線清灰 |
4.6排放標準(zhun)
廢(fei)氣(qi)處理后的排放標準(zhun)執(zhi)行國家最新(xin)環保法的要(yao)求達標排放。
滿足貴公司環評要(yao)求。
